整体式控制器详细规格参数

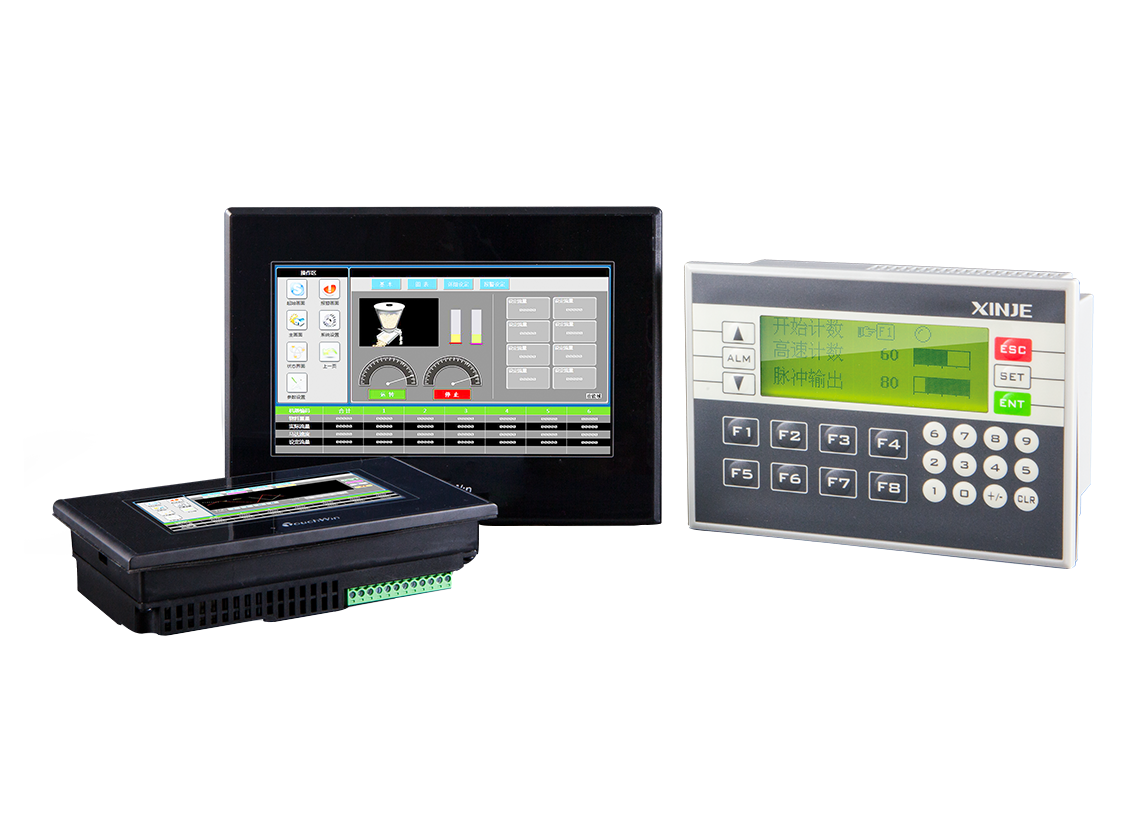

信捷整体式控制器，集成CPU+IO+通信于一体，结构紧凑安装便捷
信捷整体式控制器，集成CPU+IO+通信于一体，结构紧凑安装便捷
以下为各系列型号的完整技术规格参数表，数据来源于信捷官方规格文档。如需选型建议或报价，请联系我们。
ZP系列整体式控制器

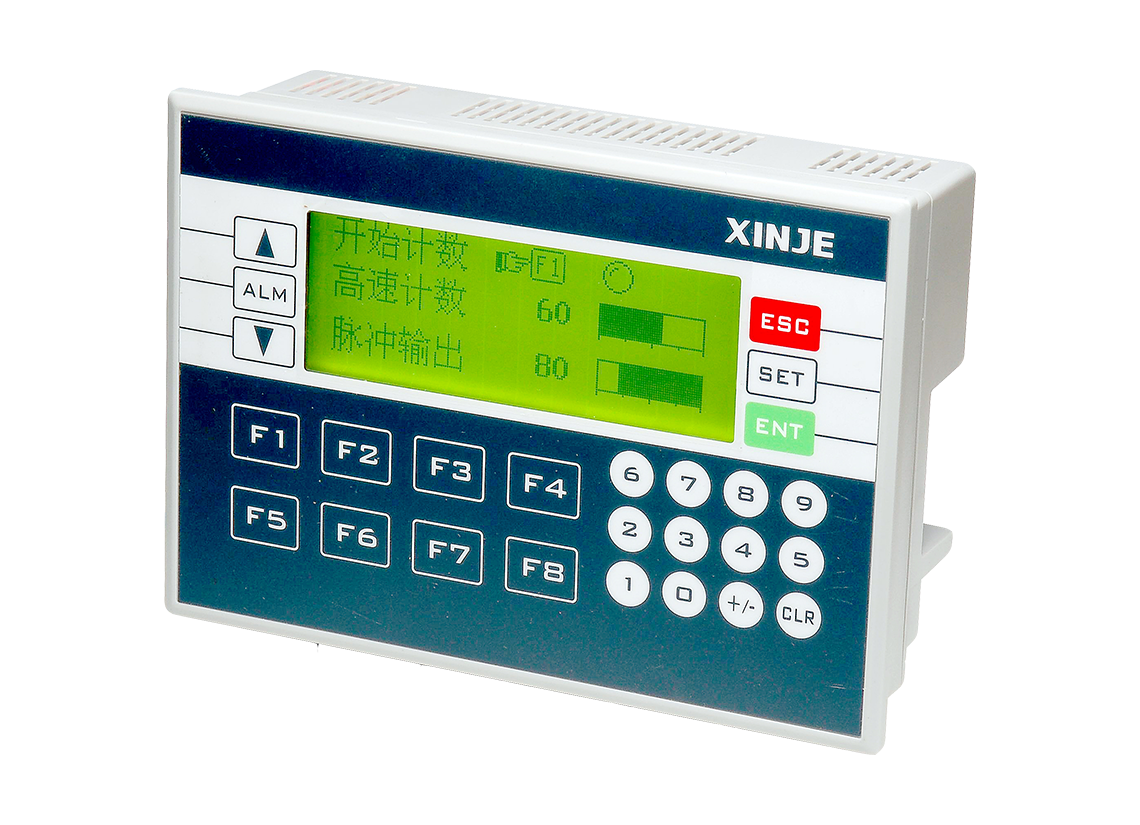

| 规格参数 | ZP3-18RT | ZP3-18T | ZP3-18R | ZP2-18RT | ZP2-18R | ZP1-18T | ZP1-18R |
|---|---|---|---|---|---|---|---|
| 产品图 |  |  |  |  |  |  |  |
| 功能配置 | |||||||
| HMI | OP330 | OP330 | OP330 | OP330 | OP330 | OP330 | OP330 |
| PLC | XD3 | XD3 | XD3 | XD2 | XD2 | XD1 | XD1 |
| PLC规格 | |||||||
| 本体DI点数 | 10点 | 10点 | 10点 | 10点 | 10点 | 10点 | 10点 |
| 本体DO点数 | 8点 | 8点 | 8点 | 8点 | 8点 | 8点 | 8点 |
| 输入类型 | NPN | NPN | NPN | NPN | NPN | NPN | NPN |
| 输出类型 | 晶体管（T）&继电器（R） | 晶体管（T） | 继电器（R） | 晶体管（T）&继电器（R） | 继电器（R） | 晶体管（T） | 继电器（R） |
| 高速脉冲输出 | - | 2路最高100kHz | - | 2路最高100kHz | - | - | - |
| 高速输入路数 | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | - | - |
| 高速输入模式 | OC | OC | OC | OC | OC | - | - |
| PLC程序容量 | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB |
| 基本指令处理速度 | 0.02~0.05us | 0.02~0.05us | 0.02~0.05us | 0.02~0.05us | 0.02~0.05us | 0.02~0.05us | 0.02~0.05us |
| PLC软件平台 | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro |
| 编程语言 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 |
| 实时时钟 | 标配 | 标配 | 标配 | 标配 | 标配 | 标配 | 标配 |
| 扩展BD板 | 2个 | 2个 | 2个 | 1个 | 1个 | - | - |
| 接口 | |||||||
| 串口 | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，下载OP程序)；COM2：RS485（PLCPORT2通讯口） |
| 通讯方式 | |||||||
| ModbusRTU/ASCII | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 自由格式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 电气特性 | |||||||
| 输入电压 | DC24V | DC24V | DC24V | DC24V | DC24V | DC24V | DC24V |
| 允许瞬时停电 | 小于20ms | 小于20ms | 小于20ms | 小于20ms | 小于20ms | 小于20ms | 小于20ms |
| 绝缘电阻 | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） |
| 环境要求 | |||||||
| 工作温度 | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ |
| 工作湿度 | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) |
| 储存温度 | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ |
| 耐振动 | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） |
| 抗干扰 | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p |
| 周围空气 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 |
| 防护等级 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 |
| 认证 | |||||||
| 认证 | CE | CE | CE | CE | CE | CE | CE |
ZG系列整体式控制器

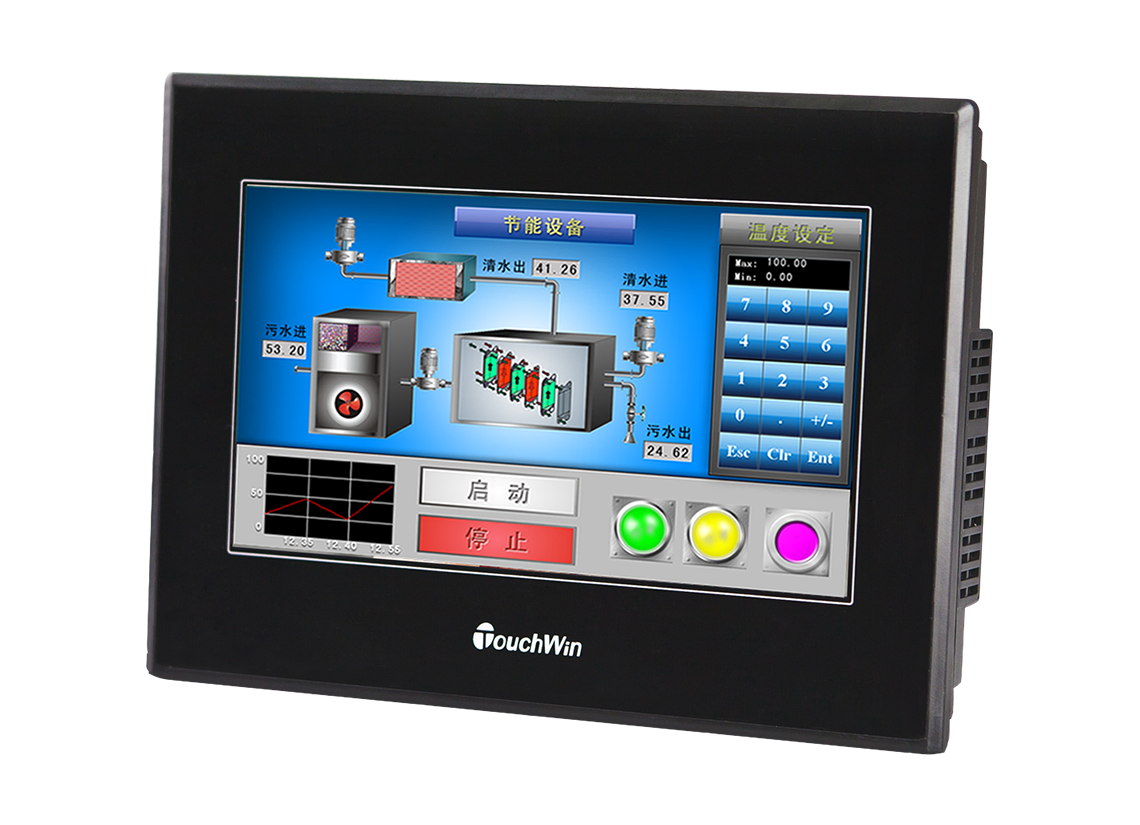

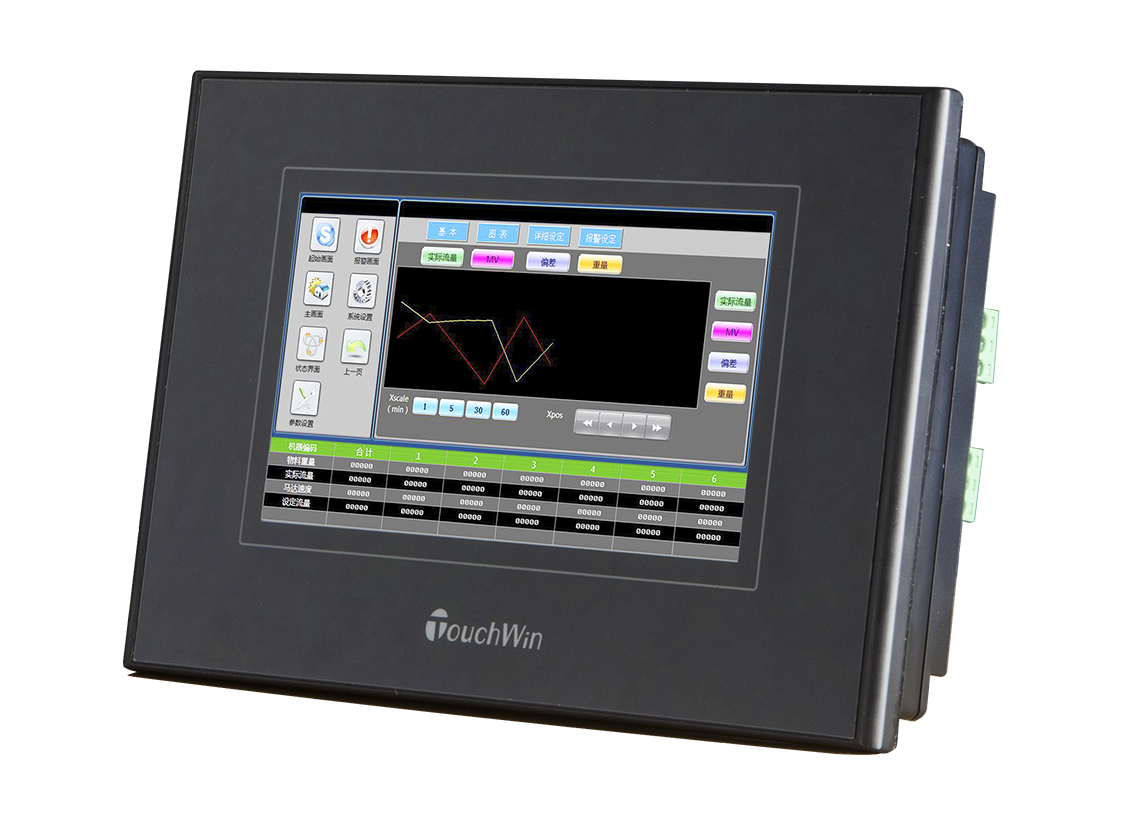

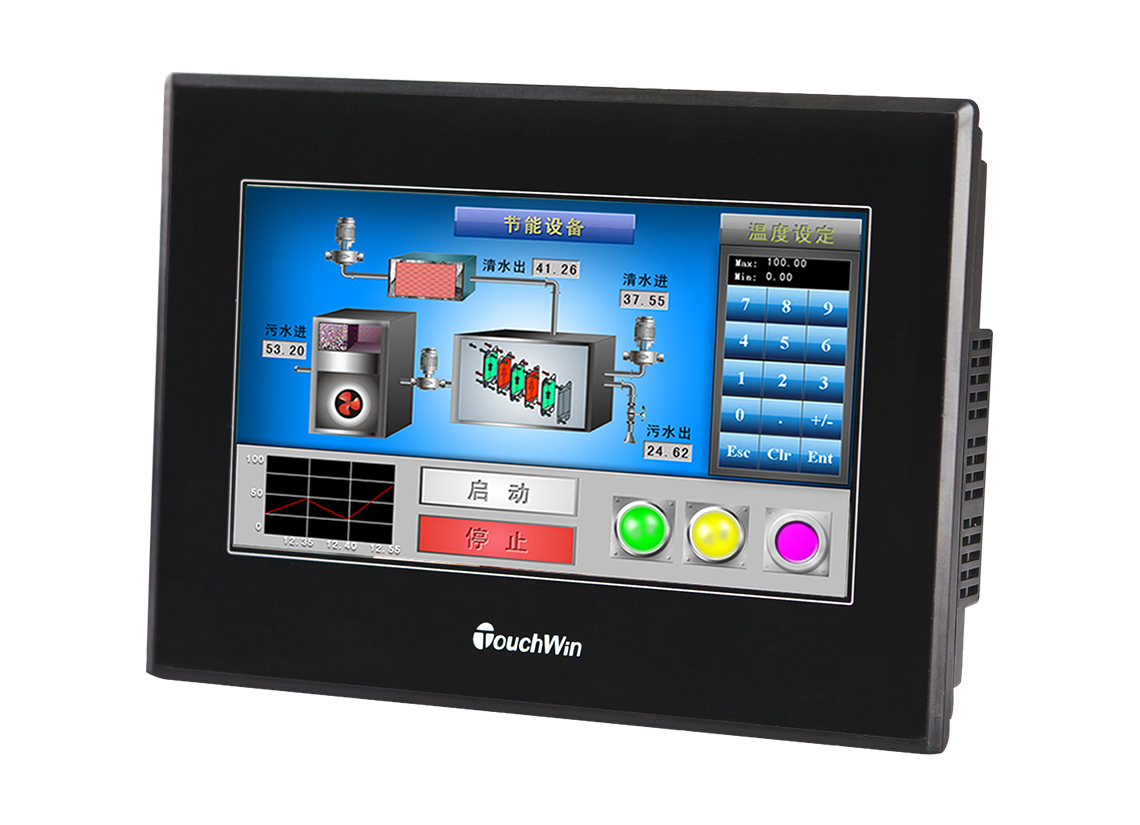

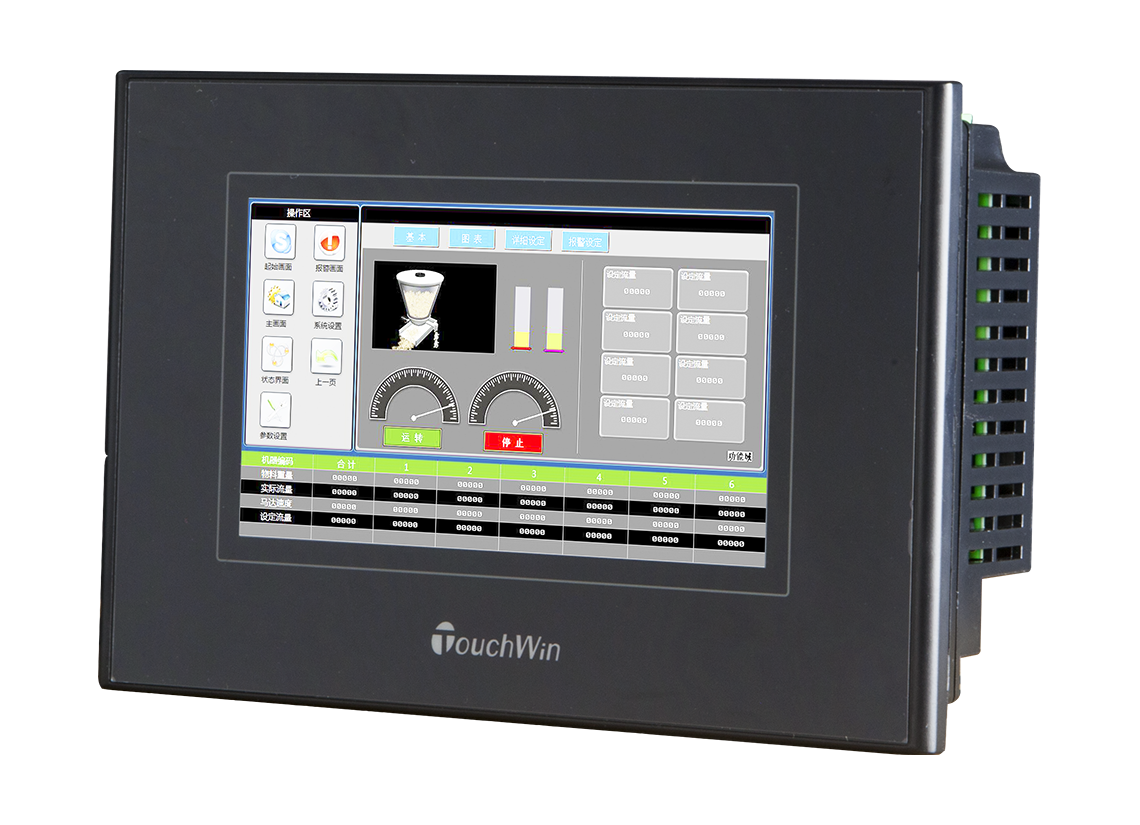

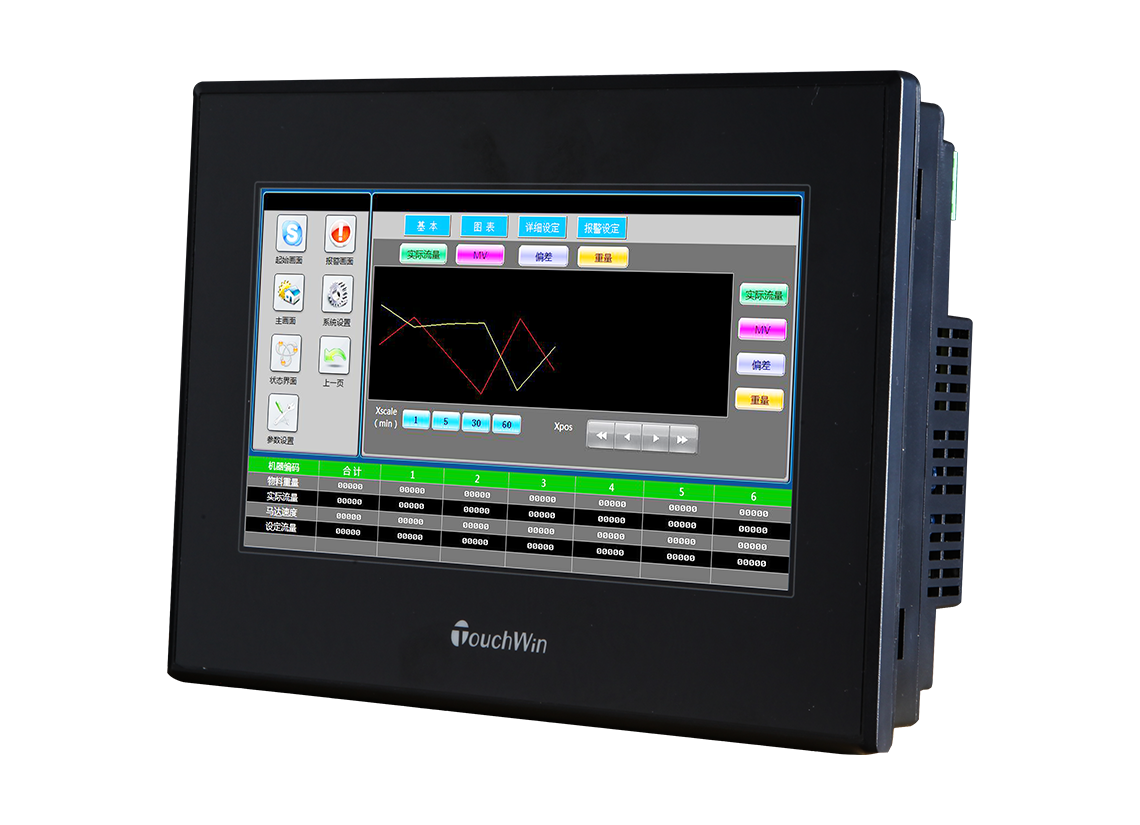

| 规格参数 | ZGM-30T4-7 | ZG3-30RT-7 | ZG3-30PT-7 | ZG3-30T-7 | ZG3-30R-7 | ZG3-20T-4 | ZG3-20R-4 | ZG1-20T-4 |
|---|---|---|---|---|---|---|---|---|
| 产品图 |  |  |  |  |  |  |  |  |
| 功能配置 | ||||||||
| HMI | TG | TG | TG | TG | TG | TG | TG | TG |
| PLC | XDM | XD3 | XD3 | XD3 | XD3 | XD3 | XD3 | XD1 |
| PLC规格 | ||||||||
| 本体DI点数 | 16点 | 16点 | 16点 | 16点 | 16点 | 10点 | 10点 | 10点 |
| 本体DO点数 | 14点 | 14点 | 14点 | 14点 | 14点 | 10点 | 10点 | 10点 |
| 输入类型 | NPN | NPN | PNP | NPN | NPN | NPN | NPN | NPN |
| 输出类型 | 晶体管（T） | 晶体管（T）&继电器（R） | 晶体管（T） | 晶体管（T） | 继电器（R） | 晶体管（T） | 继电器（R） | 晶体管（T） |
| 高速脉冲输出 | 4路最高100kHz | 2路最高100kHz | 2路最高100kHz | 2路最高100kHz | - | 2路最高100kHz | - | - |
| 高速输入路数 | 4路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | 3路单相最高80K，AB相最高50K | - |
| 高速输入模式 | OC | OC | OC | OC | OC | OC | OC | - |
| 运动控制功能 | 支持 | - | - | - | - | - | - | - |
| PLC程序容量 | 512KB | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB |
| 基本指令处理速度 | 0.05us | 0.05us | 0.05us | 0.05us | 0.05us | 0.05us | 0.05us | 0.05us |
| PLC软件平台 | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro | XDPPro |
| 编程语言 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 | LD、命令语 |
| 实时时钟 | 标配 | 标配 | 标配 | 标配 | 标配 | 标配 | 标配 | 标配 |
| 扩展BD板 | 1个 | 1个 | 1个 | 1个 | 1个 | 1个 | 1个 | 1个 |
| 接口 | ||||||||
| 串口 | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） | Download/COM1：RS232(上传/下载PLC程序，PLCPORT1通讯口)；COM2：RS485（PLCPORT2通讯口） |
| USB口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 | USB-A：U盘口；USB-B：触摸屏程序下载口 |
| 通讯方式 | ||||||||
| ModbusRTU/ASCII | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 自由格式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 电气特性 | ||||||||
| 输入电压 | DC24V | DC24V | DC24V | DC24V | DC24V | DC24V | DC24V | DC24V |
| 允许瞬时停电 | 10ms | 10ms | 10ms | 10ms | 10ms | 10ms | 10ms | 10ms |
| 绝缘电阻 | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） | 约10MΩ，DC500V（信号与地间） |
| 环境要求 | ||||||||
| 工作温度 | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ | 0-50℃ |
| 工作湿度 | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) | 10%RH-90%RH(无凝露) |
| 储存温度 | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ | -10-60℃ |
| 耐振动 | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） | 10~25Hz（X、Y、Z方向各30分钟2G） |
| 抗干扰 | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p | 电压噪声：1000Vp-p |
| 周围空气 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 | 无腐蚀性气体 |
| 防护等级 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 | 前面板IP65 |
| 认证 | ||||||||
| 认证 | CE | CE | CE | CE | CE | CE | CE | CE |
