变频器详细规格参数

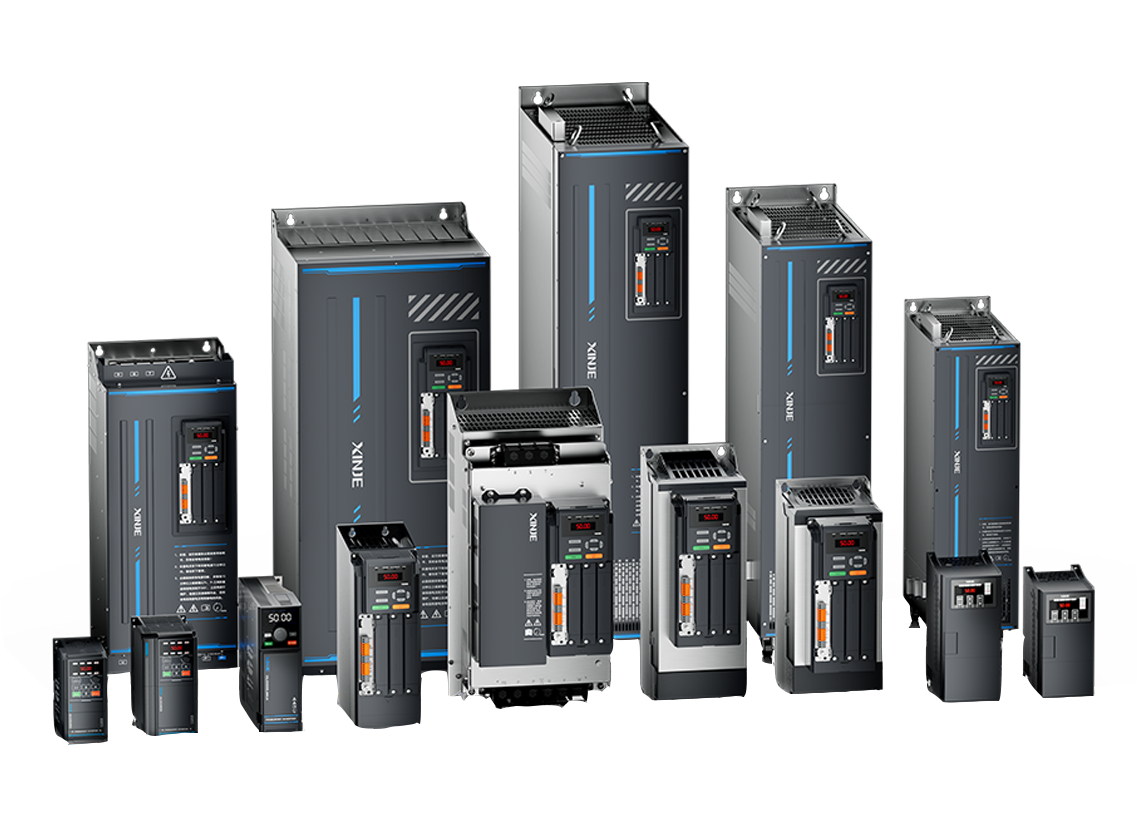

信捷变频器全系列，从经济型到全功能闭环矢量型，功率覆盖0.4~110kW

以下为各系列型号的完整技术规格参数表，数据来源于信捷官方规格文档。如需选型建议或报价，请联系我们。

VH6全功能型闭环矢量变频器

规格参数	VH6-4110-B	VH6-4090-B	VH6-4075-B	VH6-4055-B	VH6-4045-B	VH6-4037-B	VH6-4030-B	VH6-4022-B	VH6-4018-B	VH6-4015-B	VH6-4011-B	VH6-47P5-B	VH6-45P5-B	VH6-43P7-B

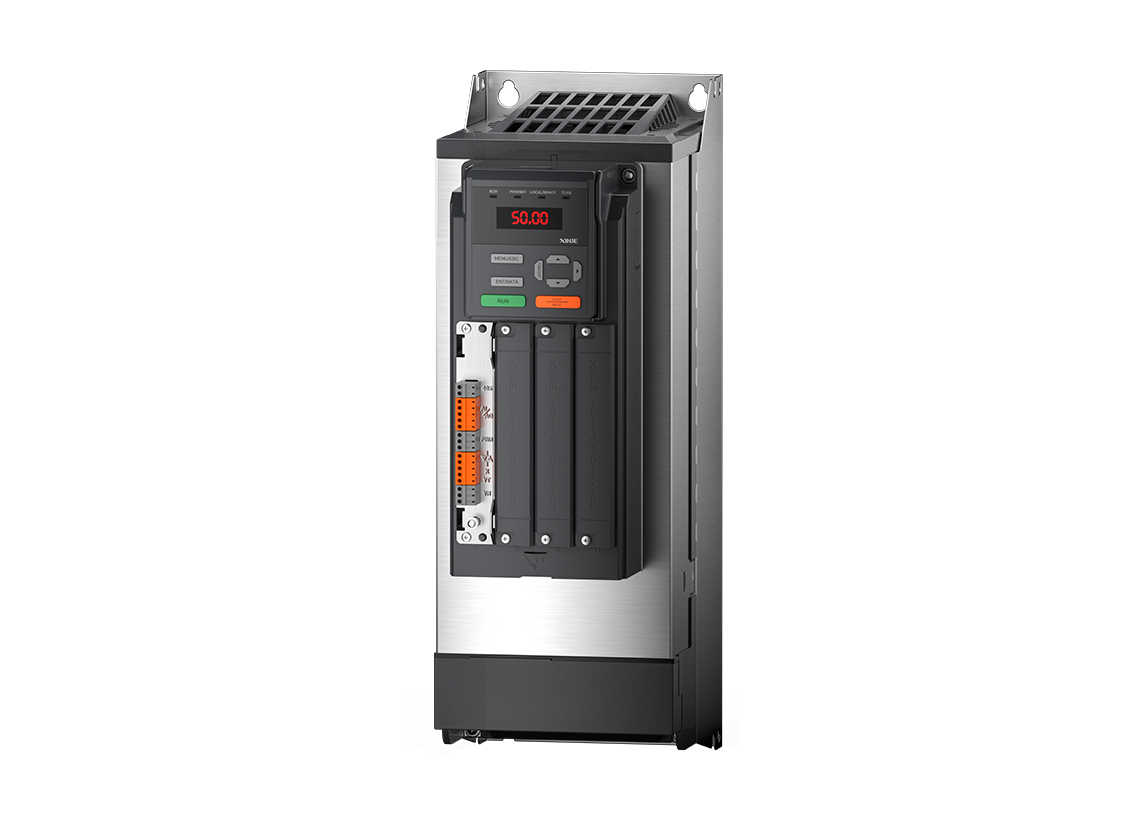

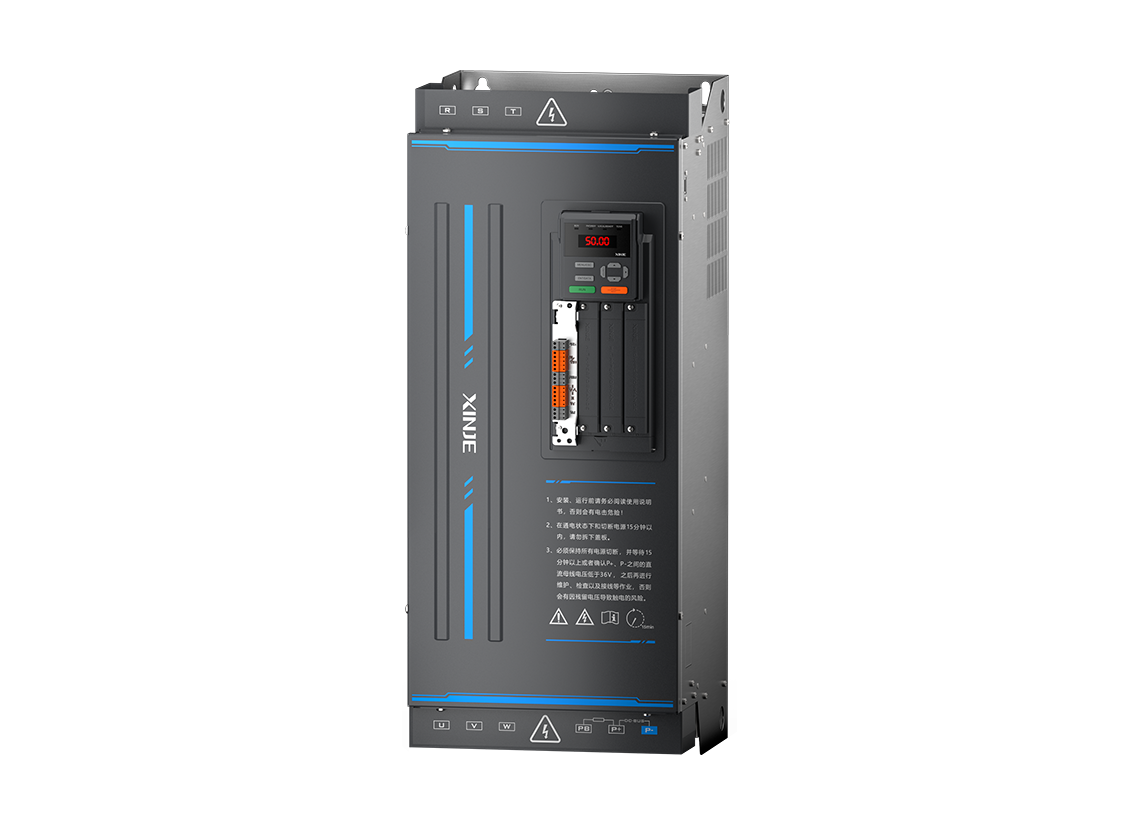

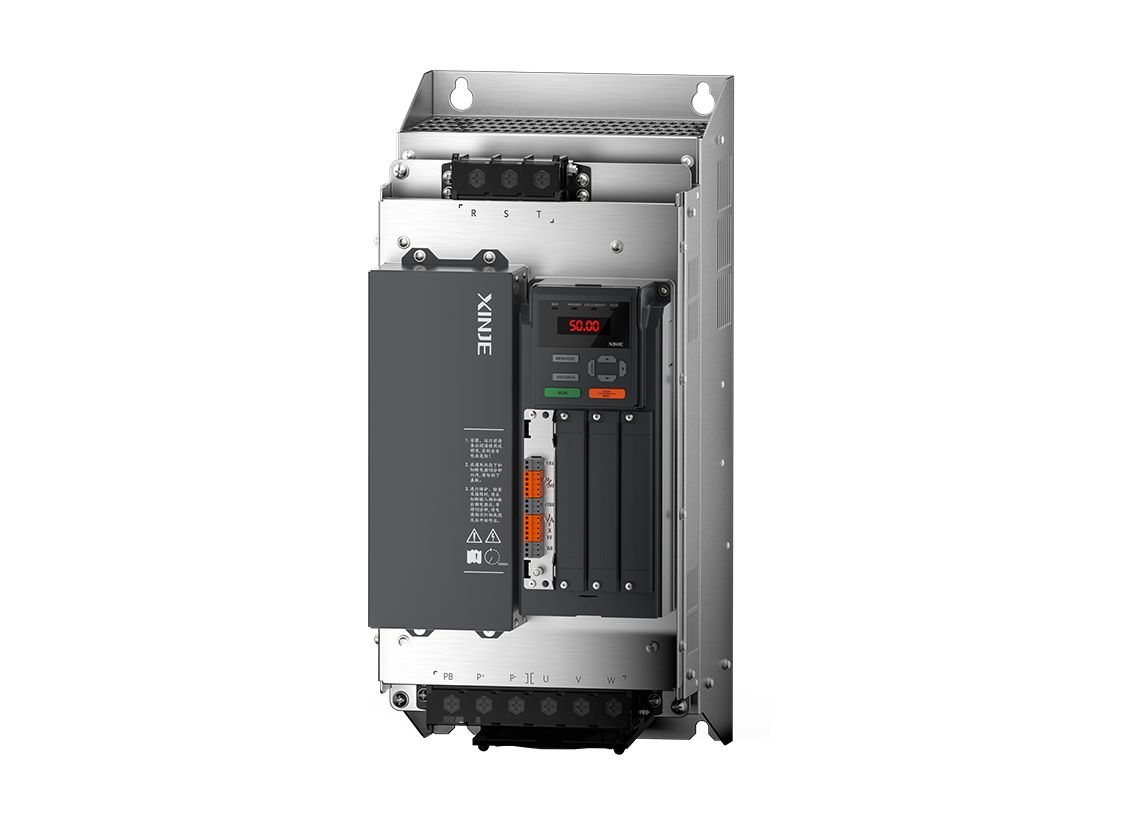

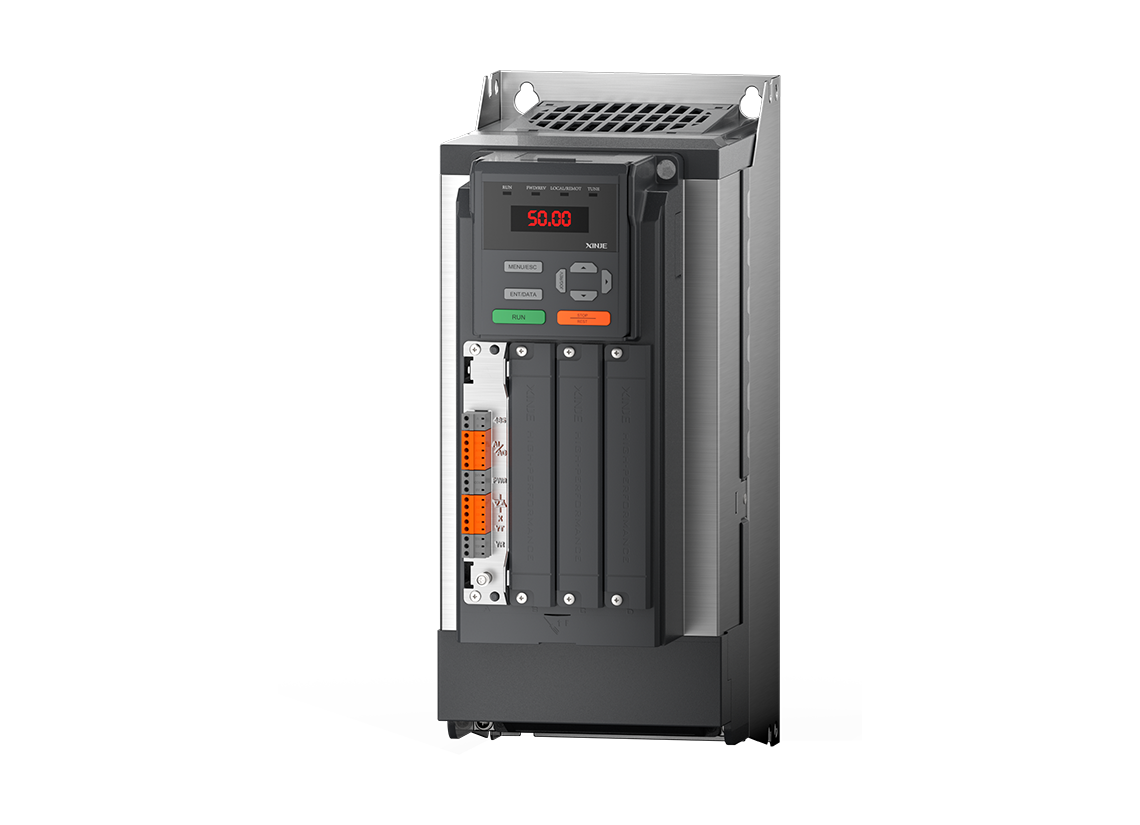

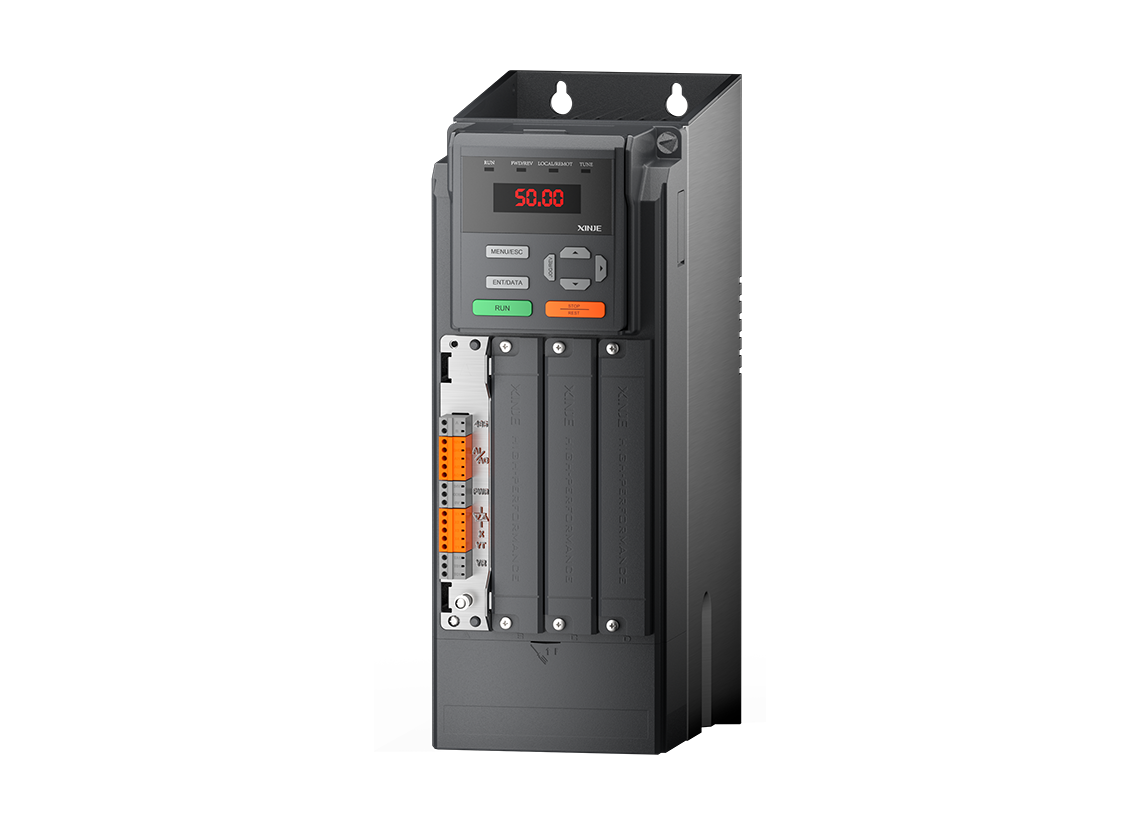

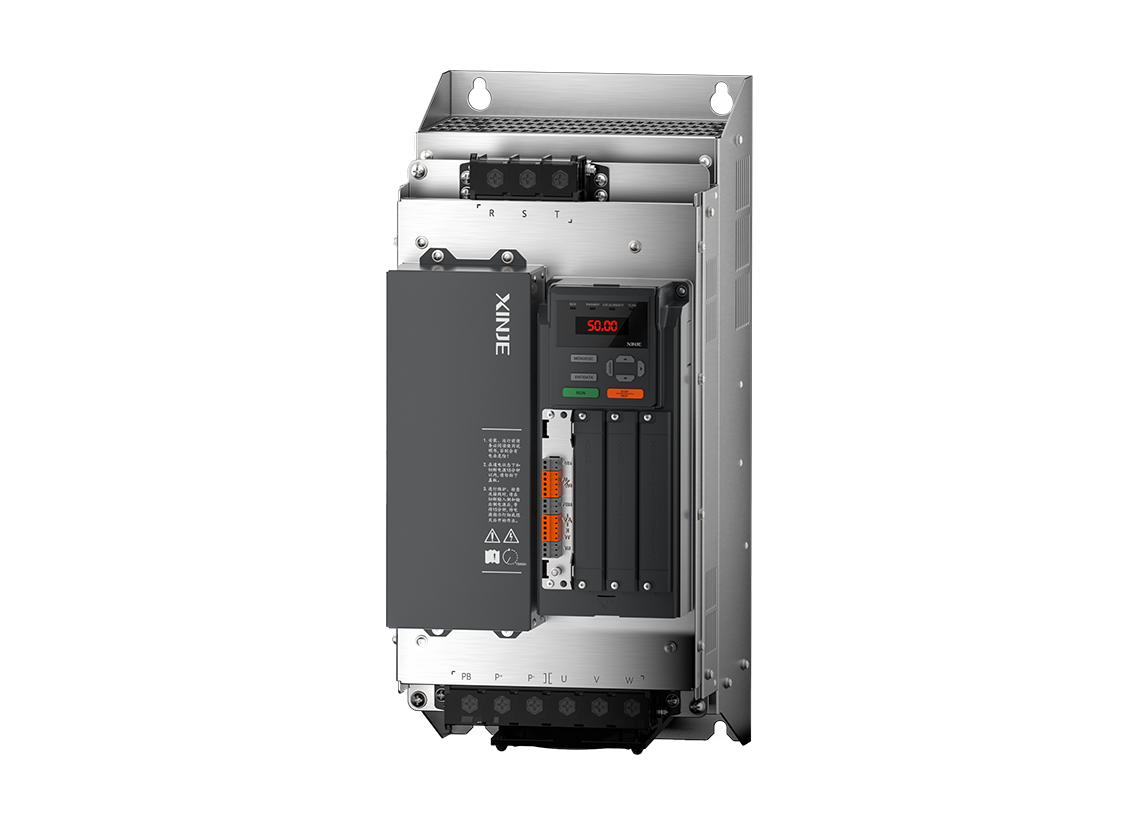

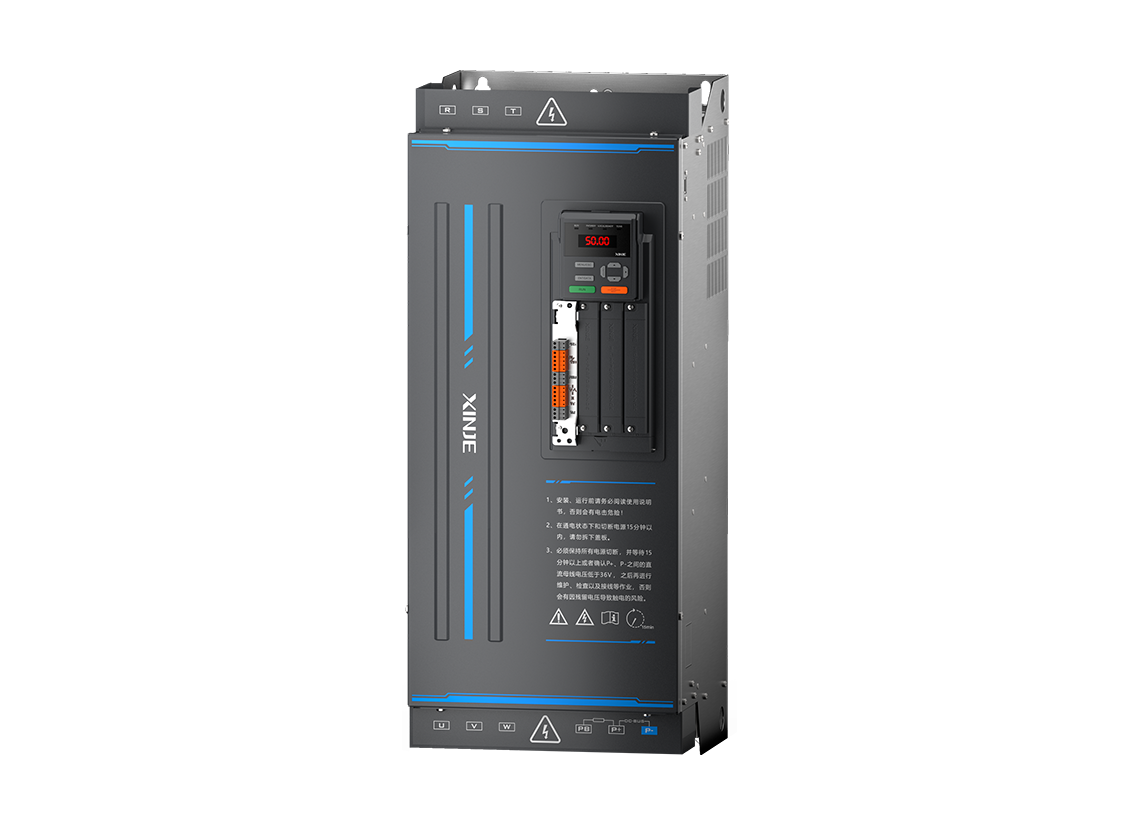

产品图
基本规格
输入电源	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V
功率(kW)	110.0	90.0	75.0	55.0	45.0	37.0	30.0	22.0	18.5	15.0	11.0	7.5	5.5	3.7
输出电流(A)	210.0	176.0	152.0	110.0	90.0	75.0	60.0	45.0	37.0	32.0	25.0	17.0	13.0	9.0
尺寸(WHD)	290705306	290705306	290705306	235.6510287.9	235.6510287.9	235.6510287.9	150417228	150417228	150417228	150350228	150350228	110305202	110305202	110305202
重量(kg)	56.5	56.5	56.5	25.4	23.9	23.9	11.38	11.38	11.38	6.84	6.84	4.31	4.31	4.31
功能
闭环矢量	√	√	√	√	√	√	√	√	√	√	√	√	√	√
开环矢量/VF	√	√	√	√	√	√	√	√	√	√	√	√	√	√
最高输出频率	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）	1000Hz（VF）；600Hz（开环矢量/闭环矢量）
异步机	√	√	√	√	√	√	√	√	√	√	√	√	√	√
同步机	√	√	√	√	√	√	√	√	√	√	√	√	√	√
瞬停不停	√	√	√	√	√	√	√	√	√	√	√	√	√	√
转速追踪	√	√	√	√	√	√	√	√	√	√	√	√	√	√
下垂控制	√	√	√	√	√	√	√	√	√	√	√	√	√	√
位置功能	√	√	√	√	√	√	√	√	√	√	√	√	√	√
抱闸功能	√	√	√	√	√	√	√	√	√	√	√	√	√	√
性能
稳速精度	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%	FVC：±0.2%；SVC：±0.5%；VF：±1%
转矩控制价精度	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩	FVC：±5%额定转矩；SVC：±10%额定转矩
启动转矩	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC:0Hz180%；SVC:0.5Hz150%；VF:1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%	FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150%
过载能力	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S
接口配置
数字输入路数	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）	4路（X1-X4），可通过I/O卡再扩展3路（X5-X7）
高速脉冲输入(50kHz)	X4	X4	X4	X4	X4	X4	X4	X4	X4	X4	X4	X4	X4	X4
模拟输入路数	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）	2（AI1/AI2支持0～10V或0～20mA输入），可通过I/O卡再扩展1路（AI3支持-10V～10V输入，可当作PT100输入）
数字输出路数	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）	1路（Y1）+1路（常开，常闭），可通过I/O卡可扩展1路（Y2）+1路（常开，常闭）
高速脉冲输出(50kHz)	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2	Y2
模拟输出路数	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路	1，可通过I/O卡再扩展1路
±24V输出	√	√	√	√	√	√	√	√	√	√	√	√	√	√
±10V输出	√	√	√	√	√	√	√	√	√	√	√	√	√	√
通讯类型
485通信	√	√	√	√	√	√	√	√	√	√	√	√	√	√
EtherCAT	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100	VH6-CC100
CANopen	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100	VH6-CN100
编码器类型
增量式编码器	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200	VH6-DM200
I/O扩展卡
I/O扩展卡	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100	标配VH6-A100、选配VH6-B100
安规认证
安规认证	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE
可靠性与安装环境
防护等级	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20
湿度	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结
海拔	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）
可维护性
安装方式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式	壁挂式和嵌入式
端子可插拔	√	√	√	√	√	√	√	√	√	√	√	√	√	√
其它选配件
直流电抗器	内置	内置	内置	内置	内置	内置	内置	内置	内置	×	×	×	×	×
原面板支持外引	√	√	√	√	√	√	√	√	√	√	√	√	√	√
选配面板支持外引	√	√	√	√	√	√	√	√	√	√	√	√	√	√
制动单元	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置
制动电阻阻值(Ω)	≥7.5	≥7.5	≥7.5	≥10.5	≥13	≥16	≥20	≥27	≥32	≥40	≥50	≥75	≥100	≥150
制动电阻功率(W)	≥22000	≥18000	≥15000	≥11000	≥9000	≥7000	≥6000	≥4500	≥3750	≥3000	≥2400	≥1600	≥1200	≥800

VH5通用开环矢量变频器

规格参数	VH5-45P5-B	VH5-43P7-B	VH5-42P2-B	VH5-41P5-B	VH5-40P7-B	VH5-22P2-B	VH5-21P5-B	VH5-20P7-B

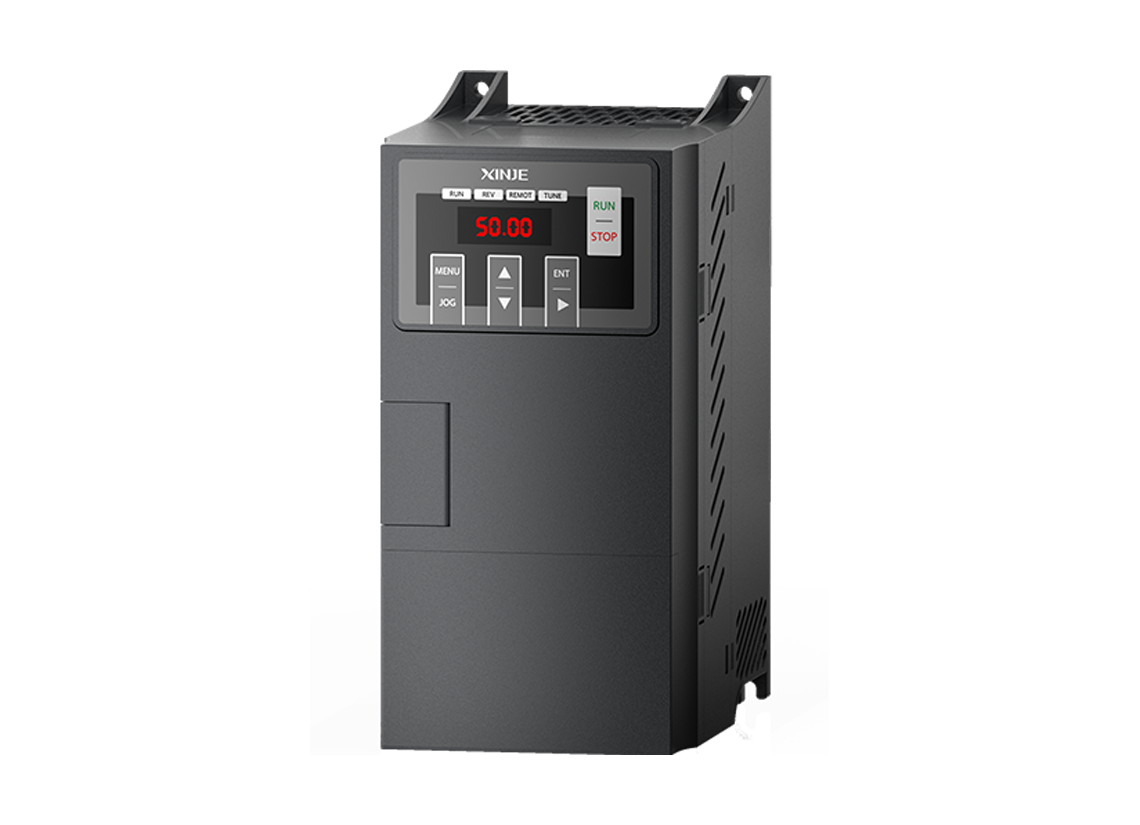

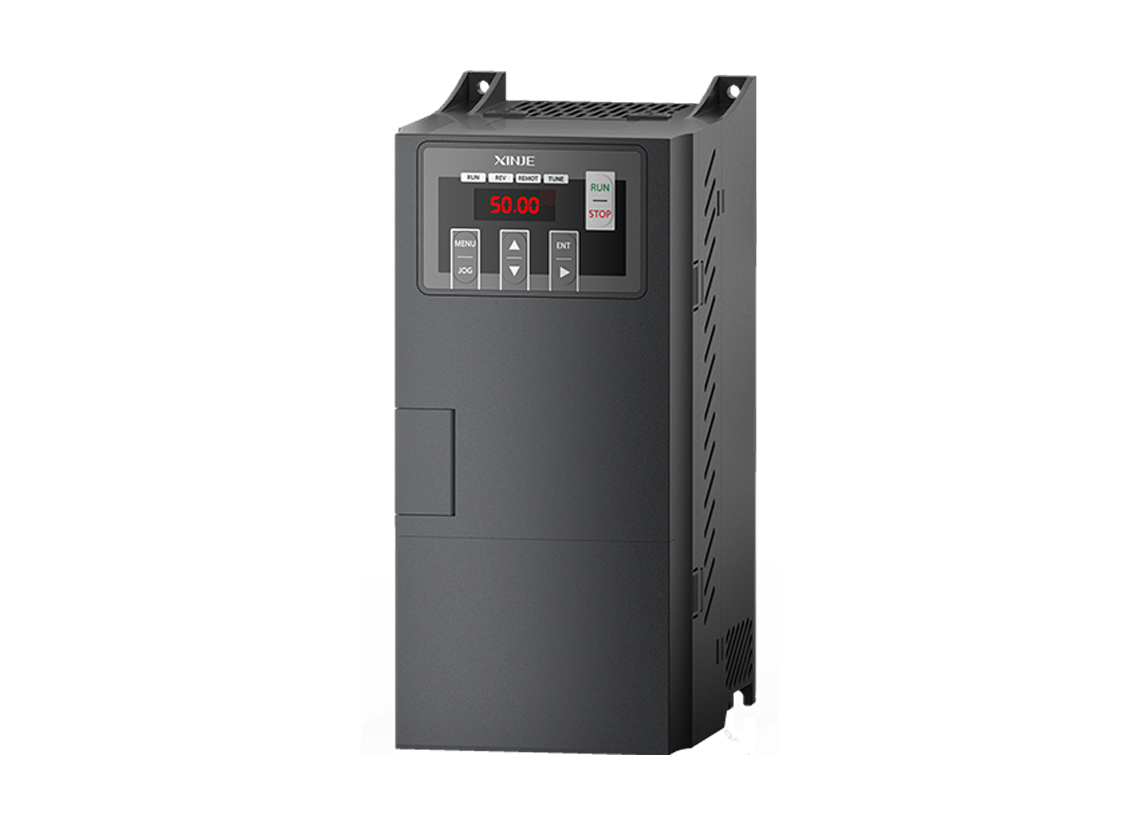

产品图
基本规格
输入电源	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	单相AC187V～253V；三相AC187V~253V	单相AC187V～253V；三相AC187V~253V	单相AC187V～253V；三相AC187V~253V
功率(kW)	5.5	3.7	2.2	1.5	0.75	2.2	1.5	0.75
输出电流(A)	13.0	9.0	5.1	3.8	2.1	9.6	7.0	4.0
尺寸(WHD)	220102138	18894144	18894143	18894142	18894141	18894140	18894139	18894138
重量(kg)	2.83	2.83	1.68	1.68	1.68	2.83	2.83	1.67
功能
闭环矢量	×	×	×	×	×	×	×	×
开环矢量/VF	√	√	√	√	√	√	√	√
最高输出频率	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz
异步机	√	√	√	√	√	√	√	√
同步机	√	√	√	√	√	√	√	√
瞬停不停	√	√	√	√	√	√	√	√
转速追踪	√	√	√	√	√	√	√	√
下垂控制	√	√	√	√	√	√	√	√
位置功能	×	×	×	×	×	×	×	×
抱闸功能	√	√	√	√	√	√	√	√
性能
稳速精度	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%
转矩控制价精度	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩
启动转矩	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%
过载能力	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S	150%额定电流60S；180%额定电流3S
接口配置
数字输入路数	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0
高速脉冲输入(50kHz)	×	×	×	×	×	×	×	×
模拟输入路数	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
数字输出路数	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）	1路开关量输出Y，1路继电器输出（常开,常闭）
高速脉冲输出(50kHz)	×	×	×	×	×	×	×	×
模拟输出路数	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
±24V输出	√	√	√	√	√	√	√	√
±10V输出	√	√	√	√	√	√	√	√
通讯类型
485通信	√	√	√	√	√	√	√	√
EtherCAT	VH5-CC100	VH5-CC100	VH5-CC100	VH5-CC100	VH5-CC100	VH5-CC100	VH5-CC100	VH5-CC100
CANopen	VH5-CN100	VH5-CN100	VH5-CN100	VH5-CN100	VH5-CN100	VH5-CN100	VH5-CN100	VH5-CN100
编码器类型
增量式编码器	×	×	×	×	×	×	×	×
I/O扩展卡
I/O扩展卡	×	×	×	×	×	×	×	×
安规认证
安规认证	CE、ETL	CE、ETL	CE、ETL	CE、ETL	CE、ETL	CE、ETL	CE、ETL	CE、ETL
可靠性与安装环境
防护等级	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20
湿度	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结
海拔	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）
可维护性
安装方式	壁挂式	壁挂式	壁挂式	壁挂式	壁挂式	壁挂式	壁挂式	壁挂式
端子可插拔	×	×	×	×	×	×	×	×
其它选配件
直流电抗器	×	×	×	×	×	×	×	×
原面板支持外引	√	√	√	√	√	√	√	√
选配面板支持外引	√	√	√	√	√	√	√	√
制动单元	内置	内置	内置	内置	内置	内置	内置	内置
制动电阻阻值(Ω)	≥90	≥130	≥200	≥220	≥300	≥60	≥100	≥150
制动电阻功率(W)	≥500	≥300	≥250	≥150	≥150	≥530	≥320	≥200

VH1通用开环矢量变频器

规格参数	VH1-4015-B	VH1-4011-B	VH1-47P5-B	VH1-45P5-B	VH1-43P7-B	VH1-42P2-B	VH1-41P5-B	VH1-40P7-B	VH1-40P4-B	VH1-22P2-B	VH1-21P5-B	VH1-20P7-B	VH1-20P4-B

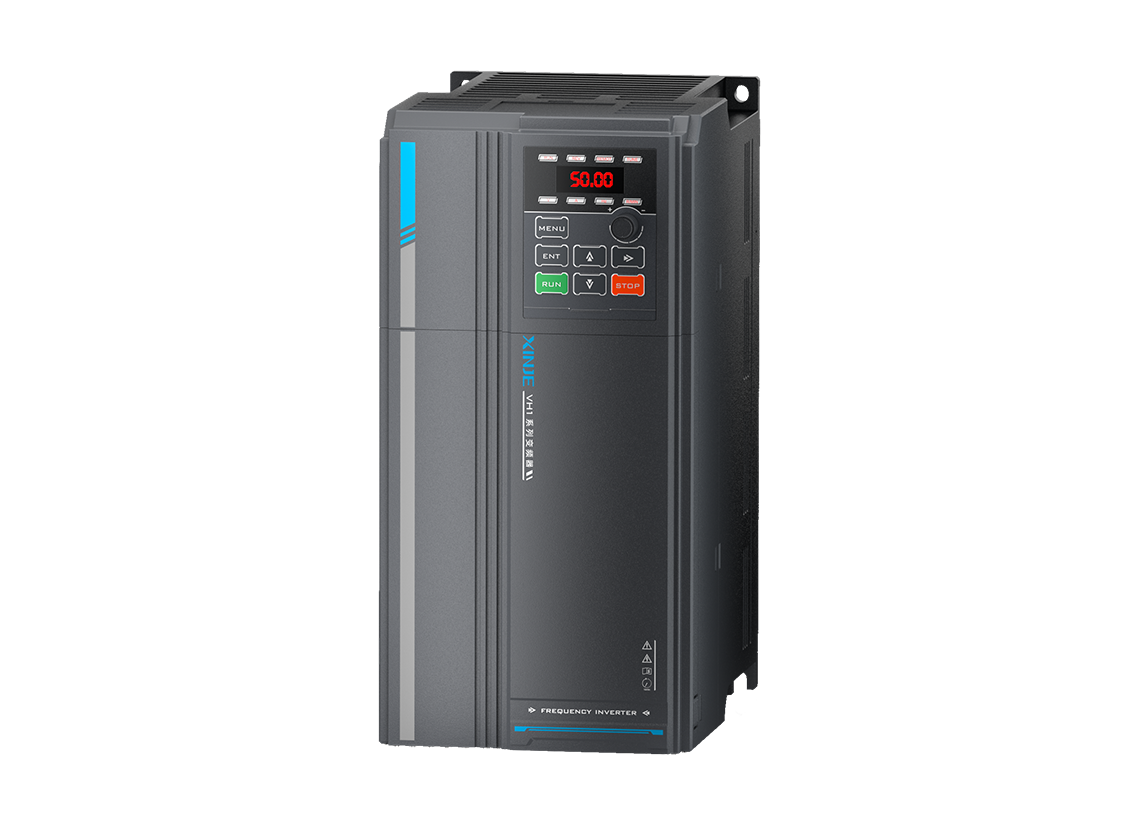

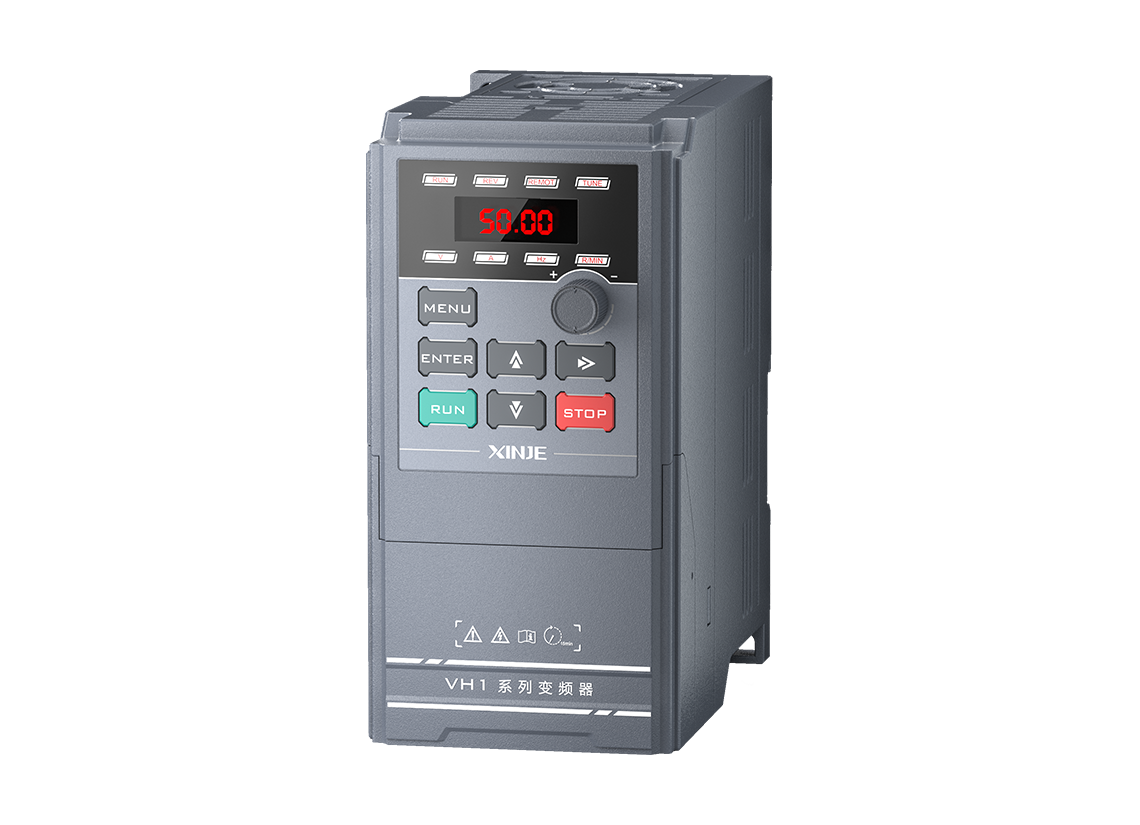

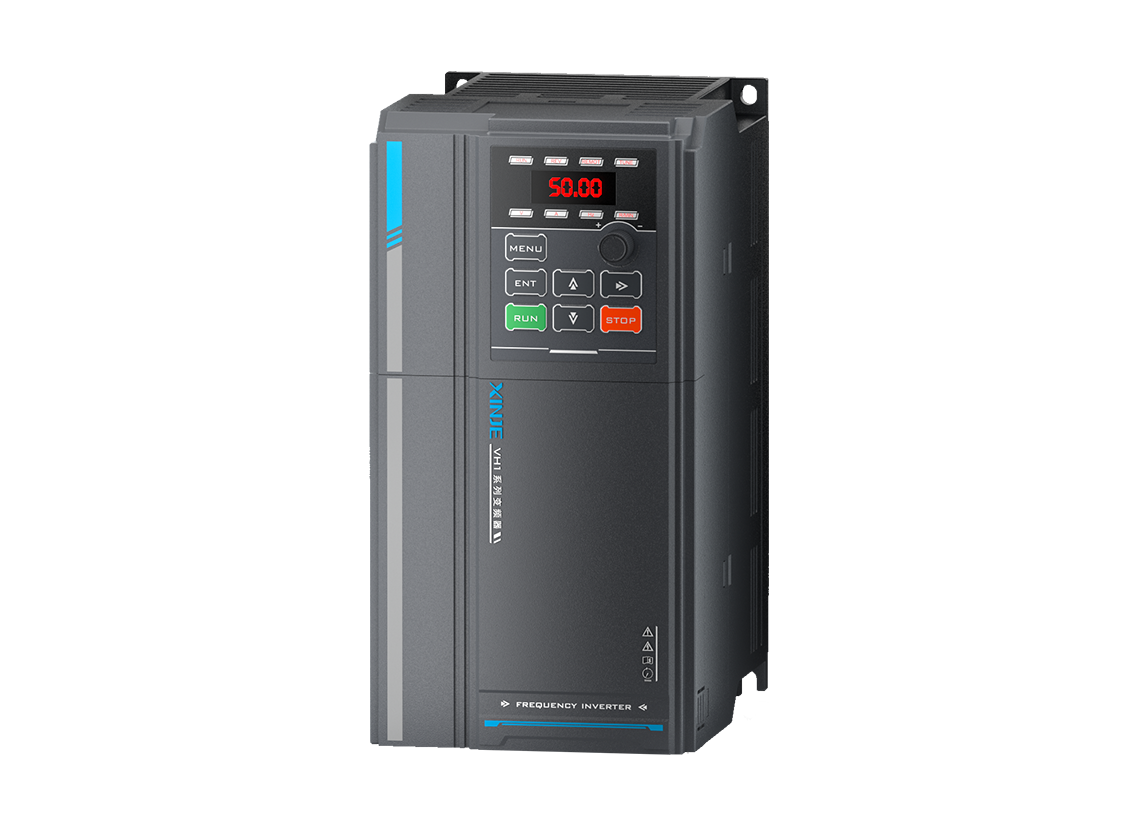

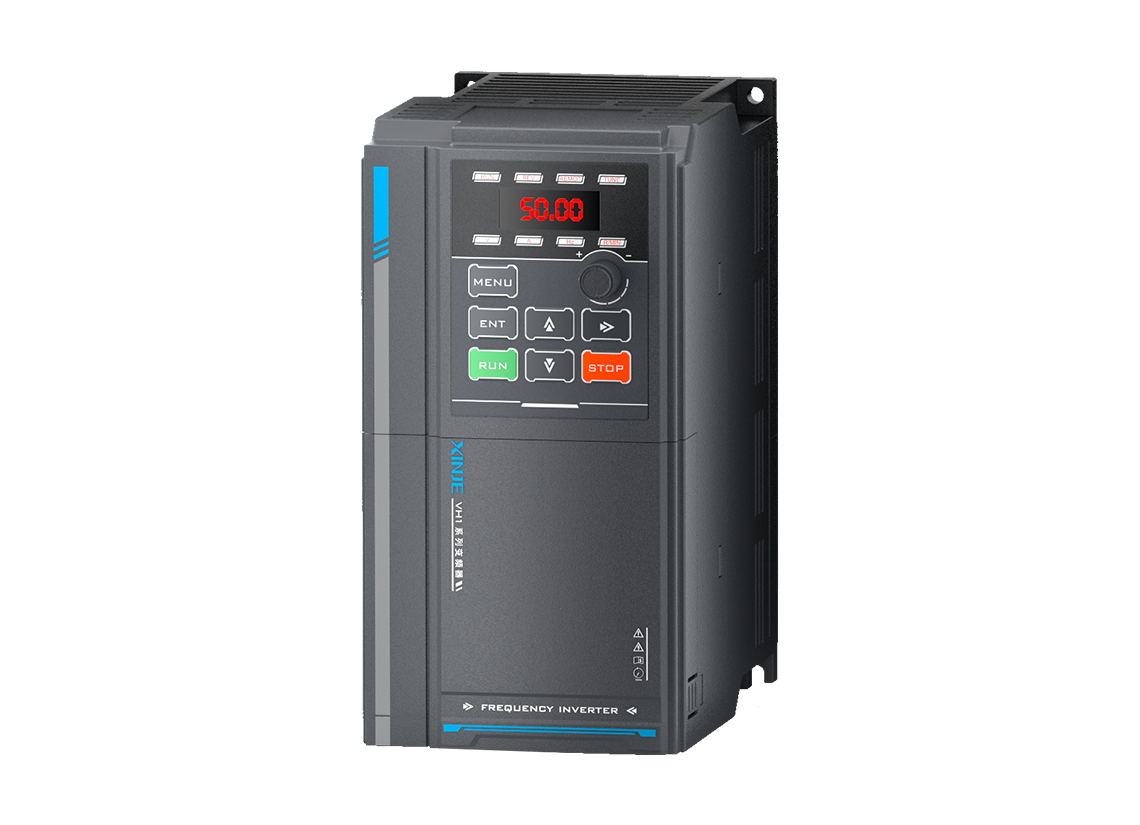

产品图
基本规格
输入电源	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	三相AC320V~440V	单相AC187V～253V	单相AC187V～253V	单相AC187V～253V	单相AC187V～253V
功率(kW)	15.0	11.0	7.5	5.5	3.7	2.2	1.5	0.75	0.4	2.2	1.5	0.75	0.4
输出电流(A)	32.0	25.0	17.0	13.0	9.0	5.1	3.8	2.1	1.5	9.6	7.0	4.0	2.3
尺寸(WHD)	130258194.5	130258194.5	108206154.2	108206154.2	90170149.6	90170149.6	72141133.8	72141133.8	72141133.8	90170149.6	72141133.8	72141133.8	72141133.8
重量(kg)	4.42	4.37	1.96	1.96	1.4	1.362	0.9	0.9	0.8	1.34	0.897	0.897	0.897
功能
闭环矢量	×	×	×	×	×	×	×	×	×	×	×	×	×
开环矢量/VF	√	√	√	√	√	√	√	√	√	√	√	√	√
最高输出频率	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz	600Hz
异步机	√	√	√	√	√	√	√	√	√	√	√	√	√
同步机	√	√	√	√	√	√	×	×	×	√	×	×	×
瞬停不停	√	√	√	√	√	√	√	√	√	√	√	√	√
转速追踪	√	√	√	√	√	√	√	√	√	√	√	√	√
下垂控制	√	√	√	√	√	√	√	√	√	√	√	√	√
位置功能	×	×	×	×	×	×	×	×	×	×	×	×	×
抱闸功能	√	√	√	√	√	√	√	√	√	√	√	√	√
性能
稳速精度	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%	SVC：±0.5%；VF：±1%
转矩控制价精度	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩	SVC：±10%额定转矩
启动转矩	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%	SVC：0.5Hz150%；VF：1Hz150%
过载能力	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S	G型150%额定电流60S；P型120%额定电流60S
接口配置
数字输入路数	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0
高速脉冲输入(50kHz)	×	×	×	×	×	×	×	×	×	×	×	×	×
模拟输入路数	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）	2路（AI1支持0~10V电压和0~20mA电流输入，AI2仅支持0-10V电压输入）
数字输出路数	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）	1路开关量输出Y，1路继电器输出（常开）
高速脉冲输出(50kHz)	×	×	×	×	×	×	×	×	×	×	×	×	×
模拟输出路数	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
±24V输出	√	√	√	√	√	√	√	√	√	√	√	√	√
±10V输出	√	√	√	√	√	√	√	√	√	√	√	√	√
通讯类型
485通信	√	√	√	√	√	√	√	√	√	√	√	√	√
EtherCAT	×	×	×	×	×	×	×	×	×	×	×	×	×
CANopen	×	×	×	×	×	×	×	×	×	×	×	×	×
编码器类型
增量式编码器	×	×	×	×	×	×	×	×	×	×	×	×	×
I/O扩展卡
I/O扩展卡	×	×	×	×	×	×	×	×	×	×	×	×	×
安规认证
安规认证	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE	CE
可靠性与安装环境
防护等级	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20	IP20
湿度	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结	小于95%RH，无水珠凝结
海拔	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）
可维护性
安装方式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式	壁挂式和导轨式
端子可插拔	×	×	×	×	×	×	×	×	×	×	×	×	×
其它选配件
直流电抗器	×	×	×	×	×	×	×	×	×	×	×	×	×
原面板支持外引	×	×	×	×	×	×	×	×	×	×	×	×	×
选配面板支持外引	√	√	√	√	√	√	√	√	√	√	√	√	√
制动单元	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置	内置
制动电阻阻值(Ω)	≥35	≥45	≥65	≥90	≥130	≥200	≥300	≥700	≥700	≥55	≥80	≥150	≥150
制动电阻功率(W)	≥3000	≥2400	≥1600	≥1200	≥800	≥600	≥400	≥100	≥100	≥400	≥200	≥100	≥100
