IO系统详细规格参数

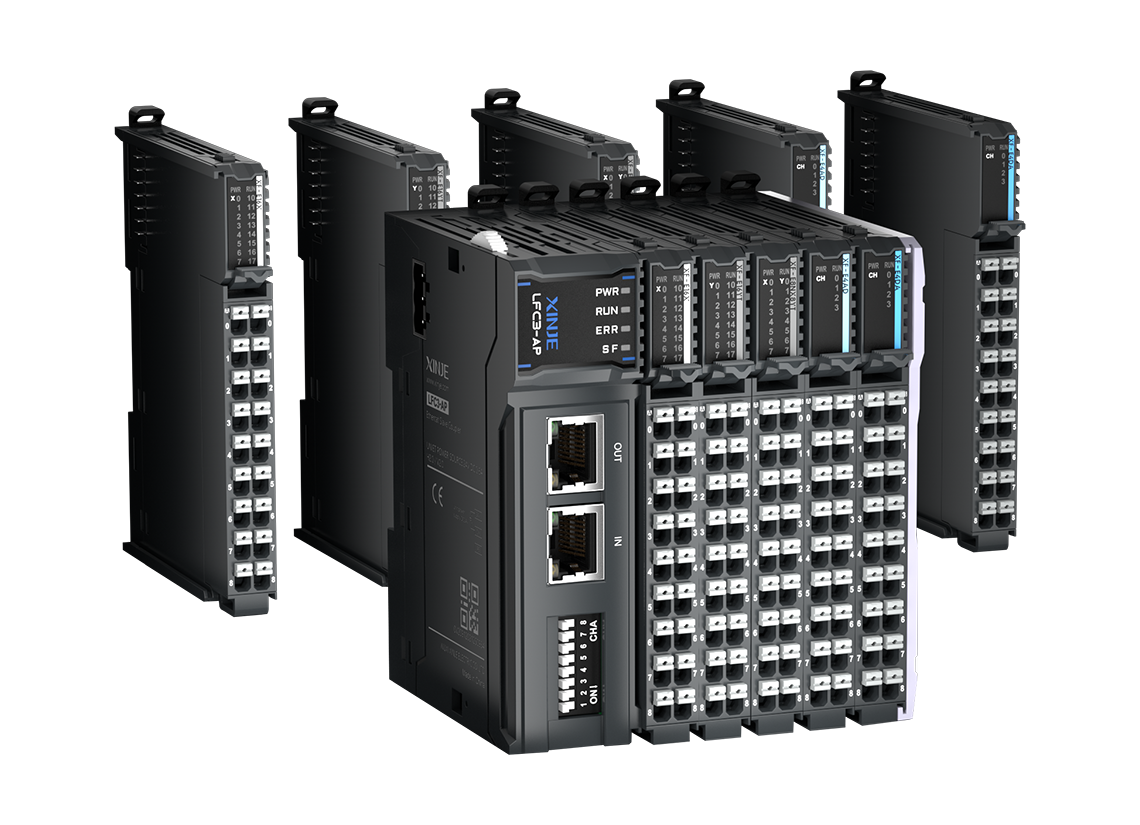

信捷IO系统全系列，涵盖刀片式IO、远程IO、通信耦合器及EtherCAT从站
信捷IO系统全系列，涵盖刀片式IO、远程IO、通信耦合器及EtherCAT从站
以下为各系列型号的完整技术规格参数表，数据来源于信捷官方规格文档。如需选型建议或报价，请联系我们。

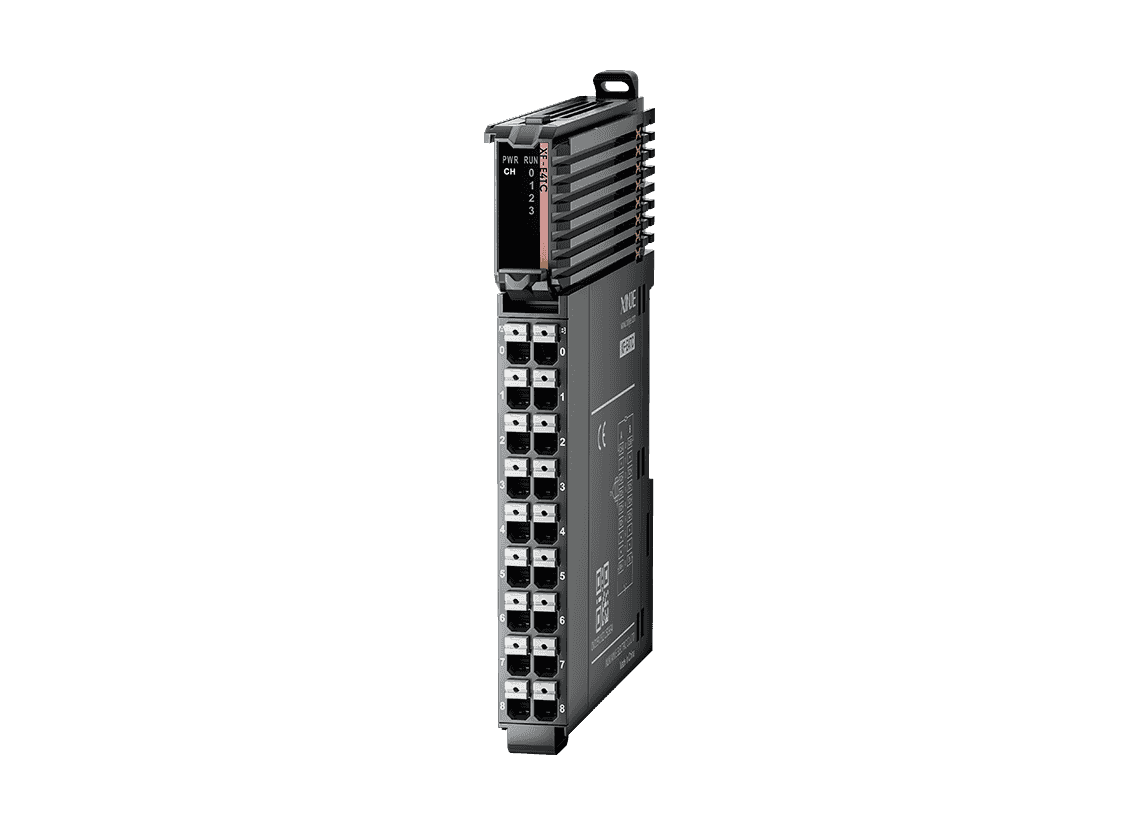

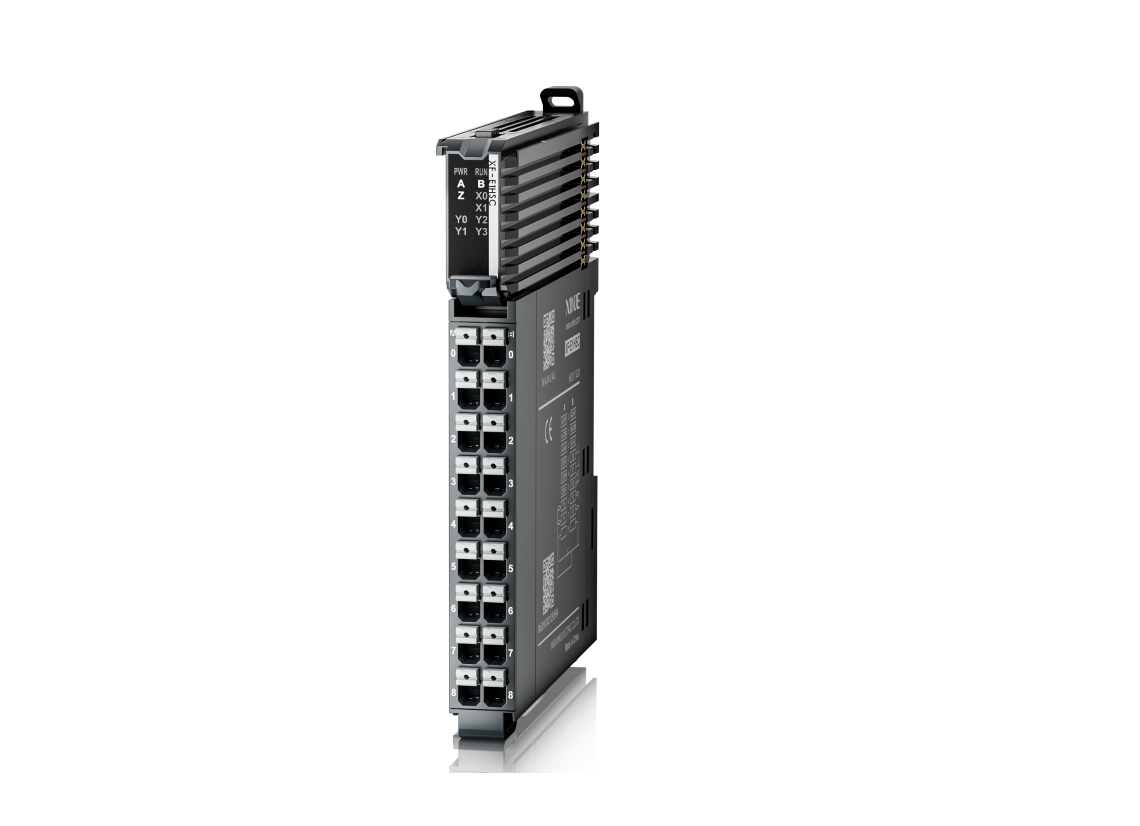

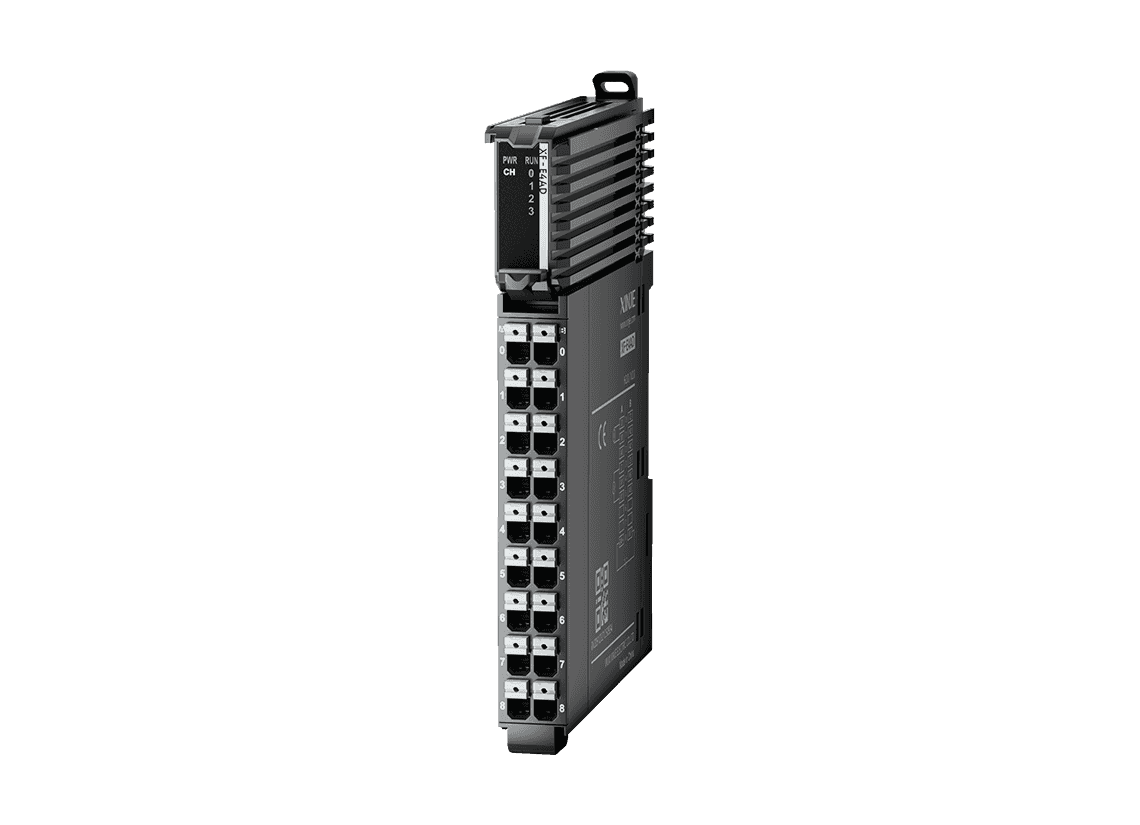

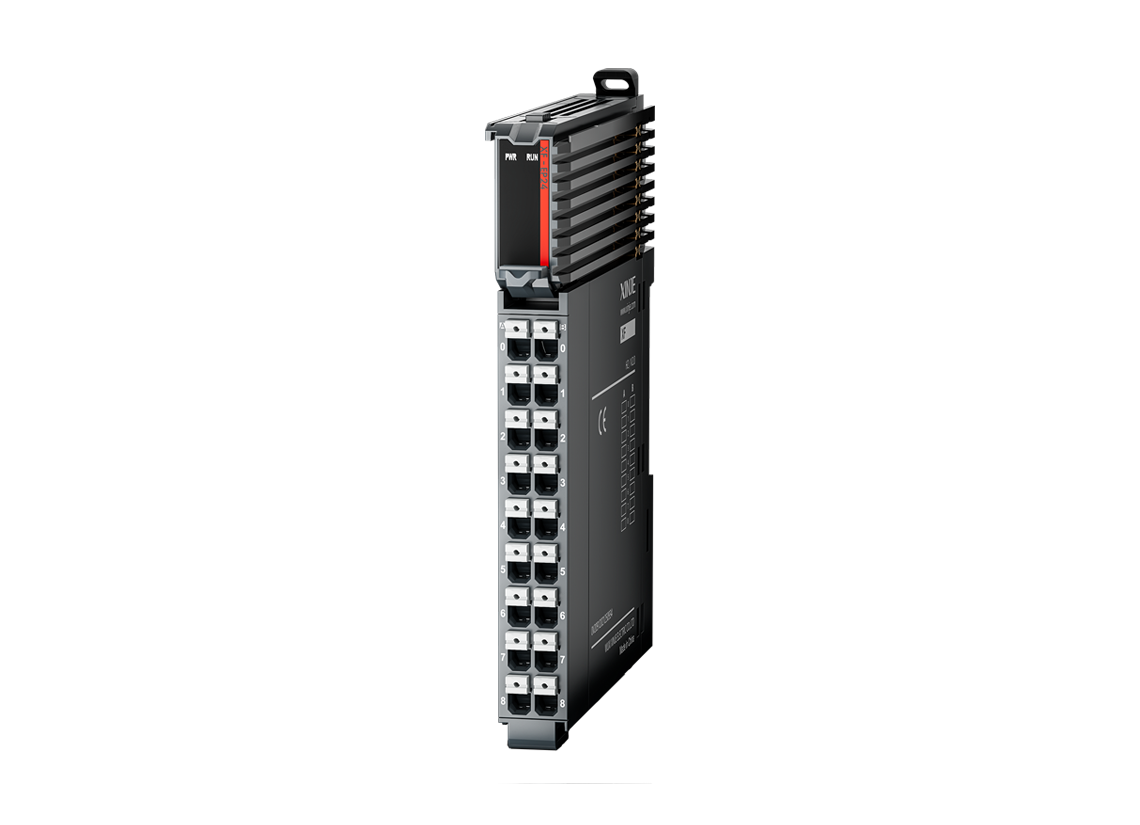

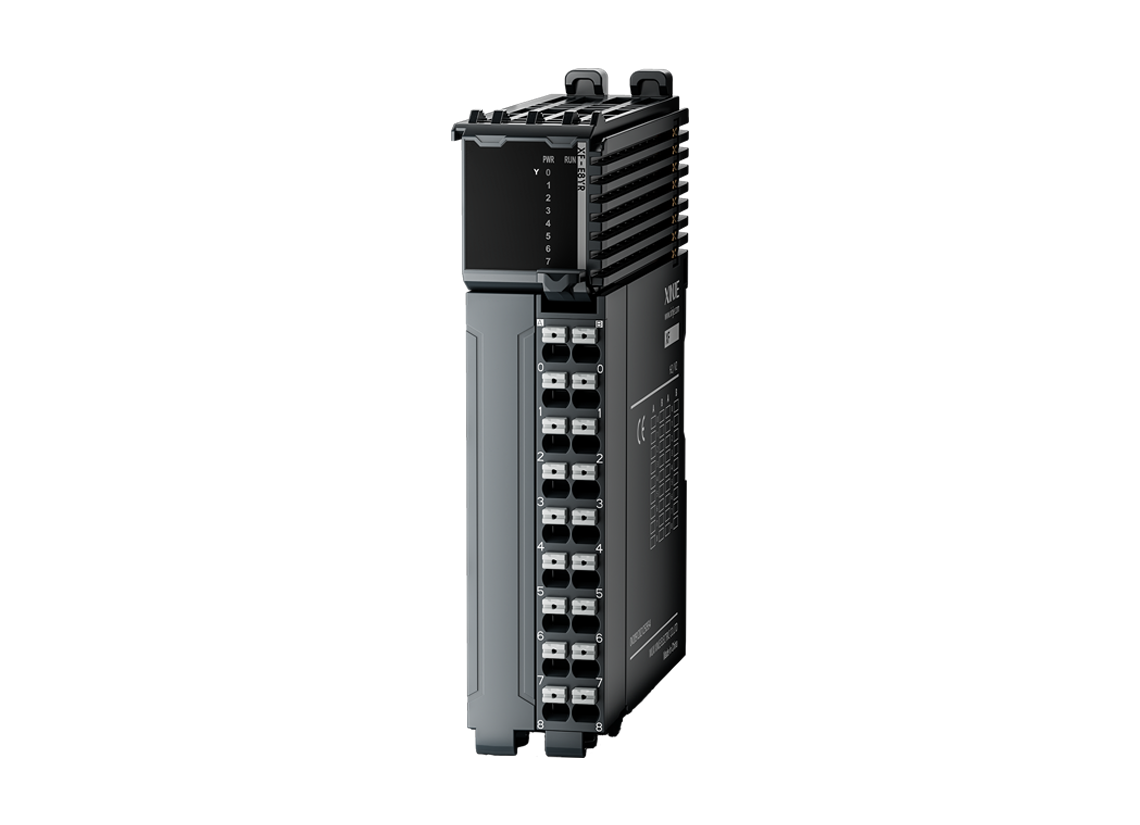

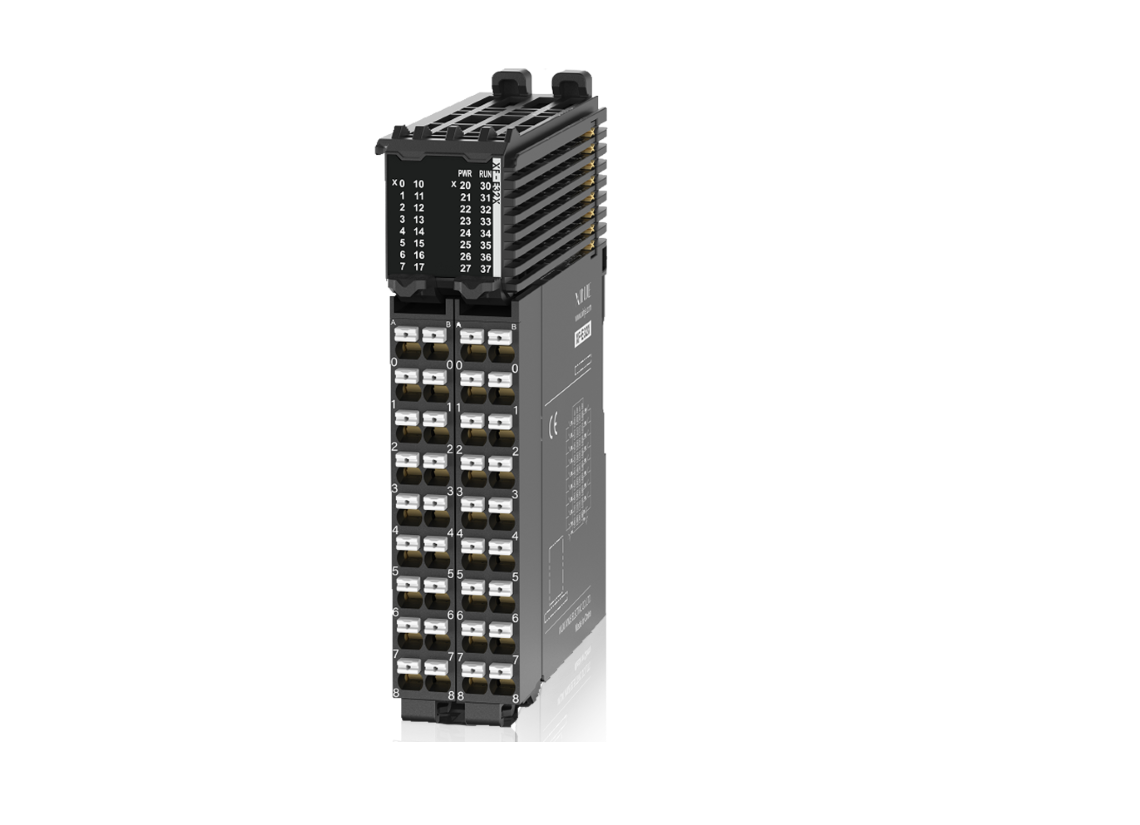

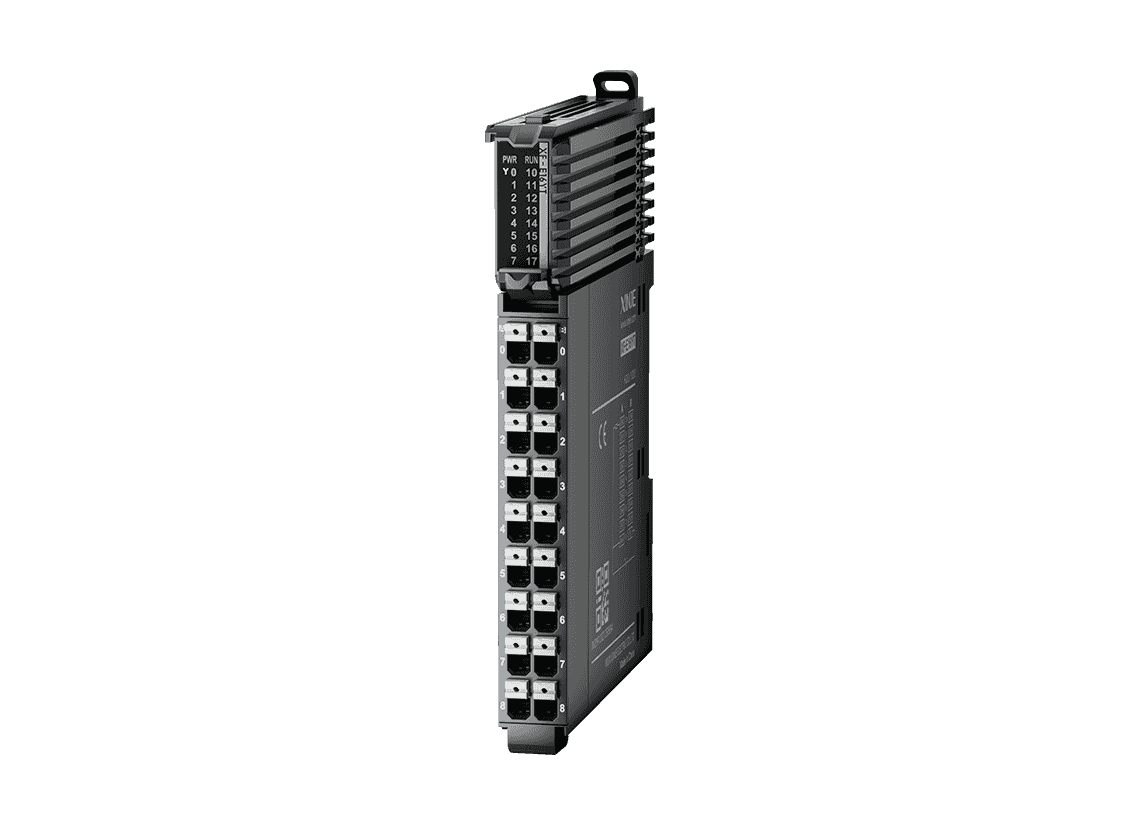

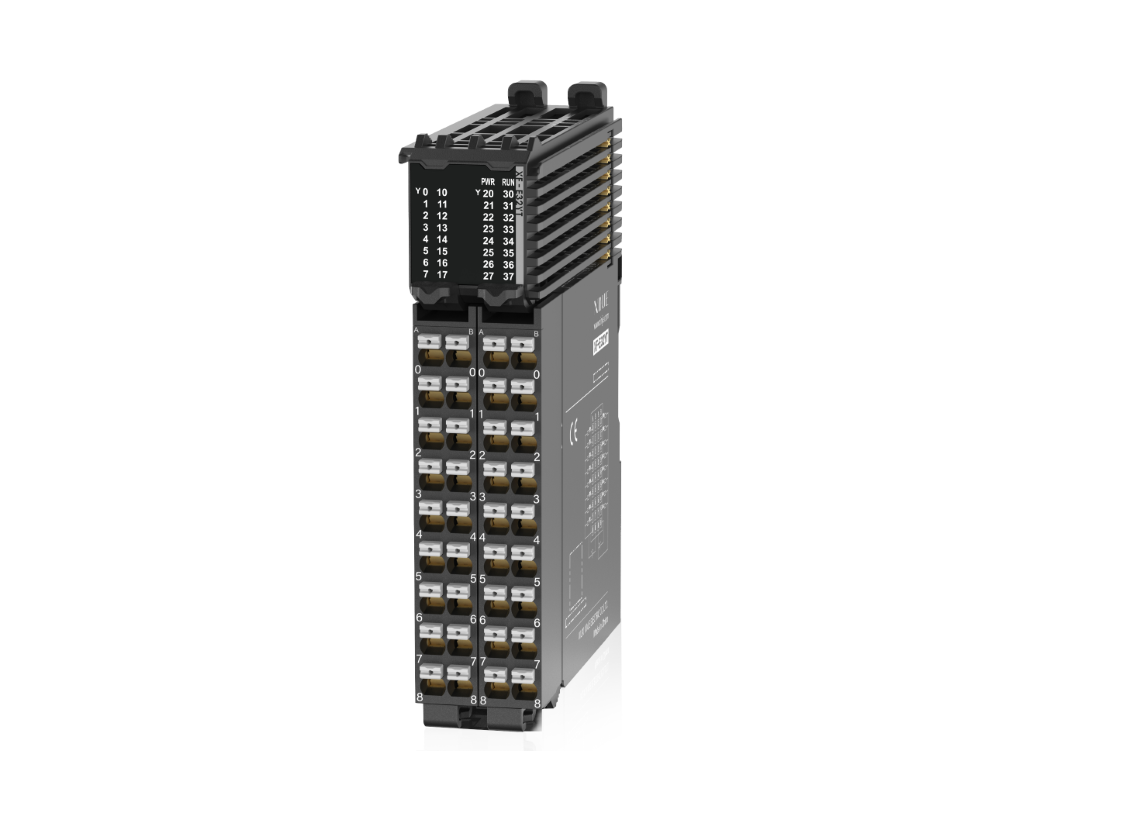

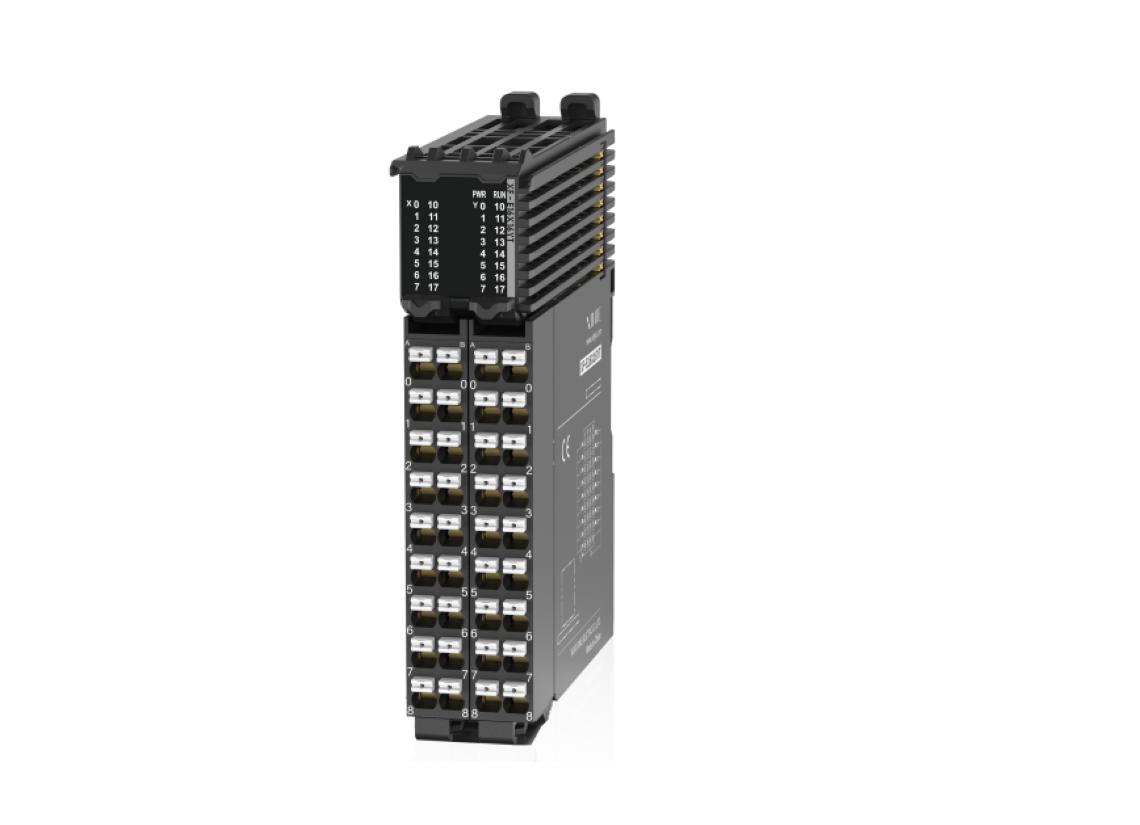

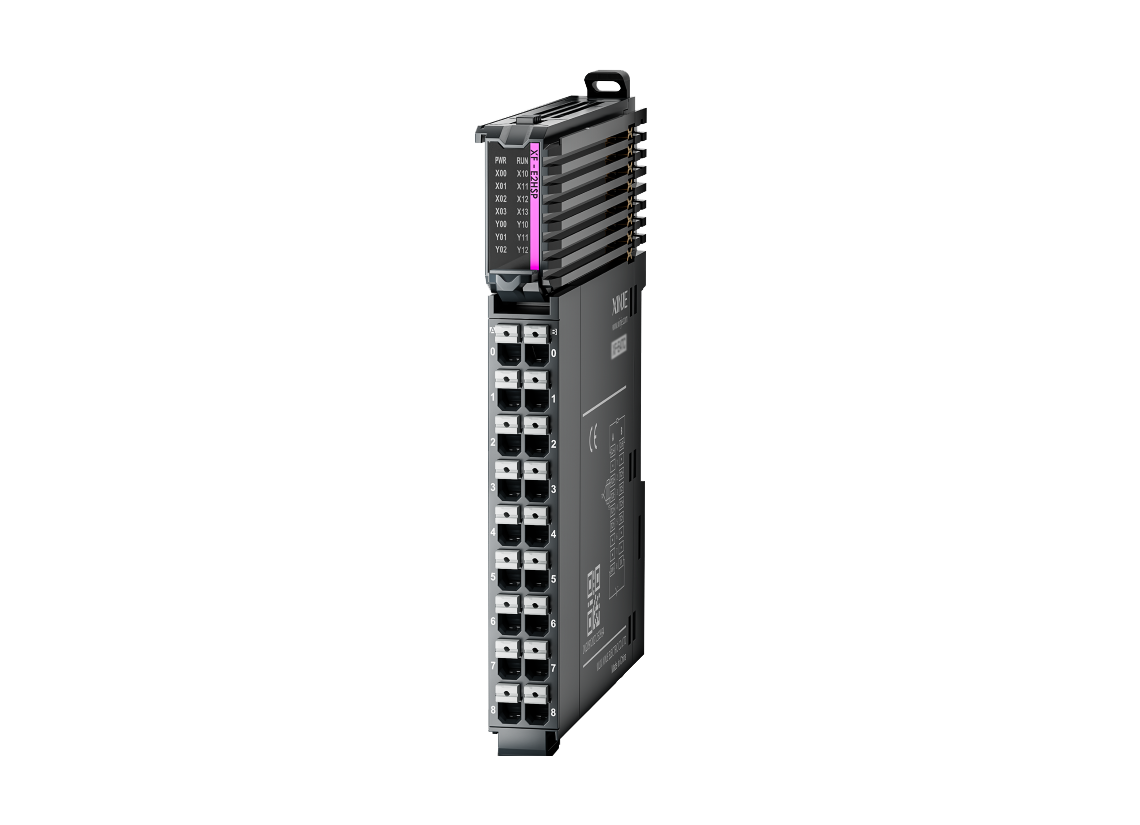

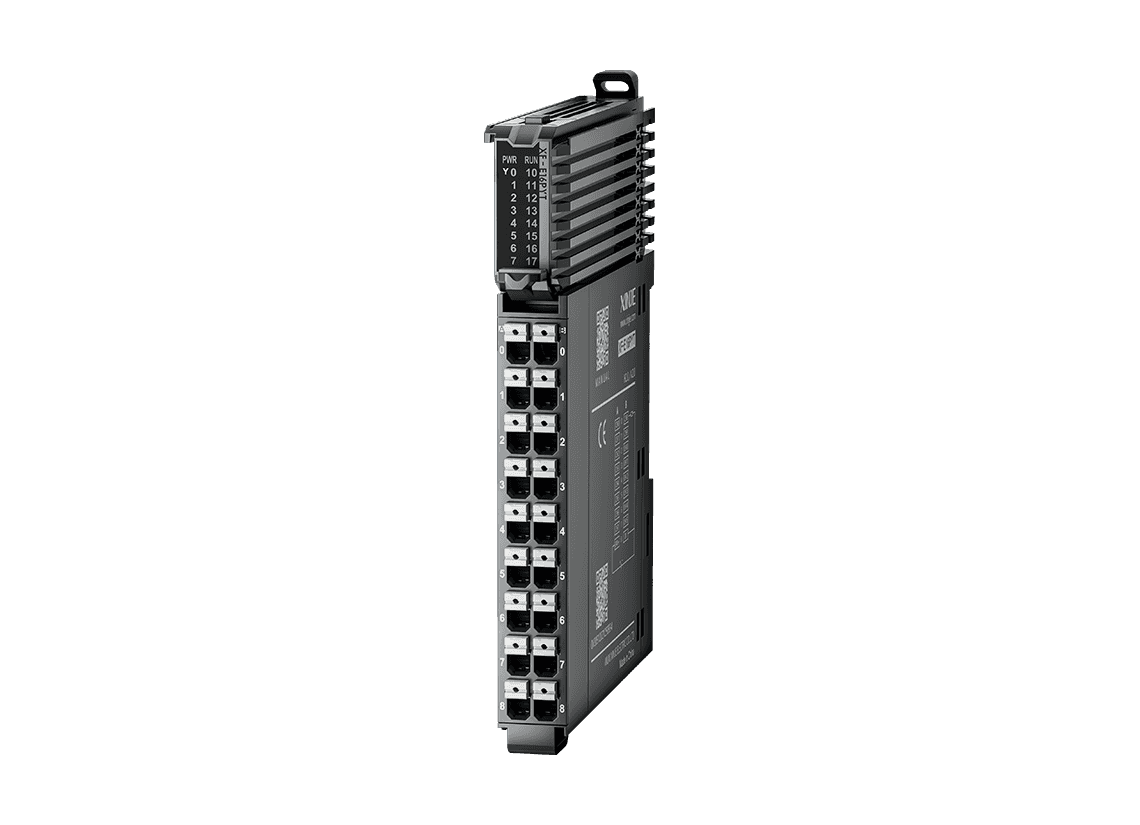

XF系列高性能刀片式IO模块

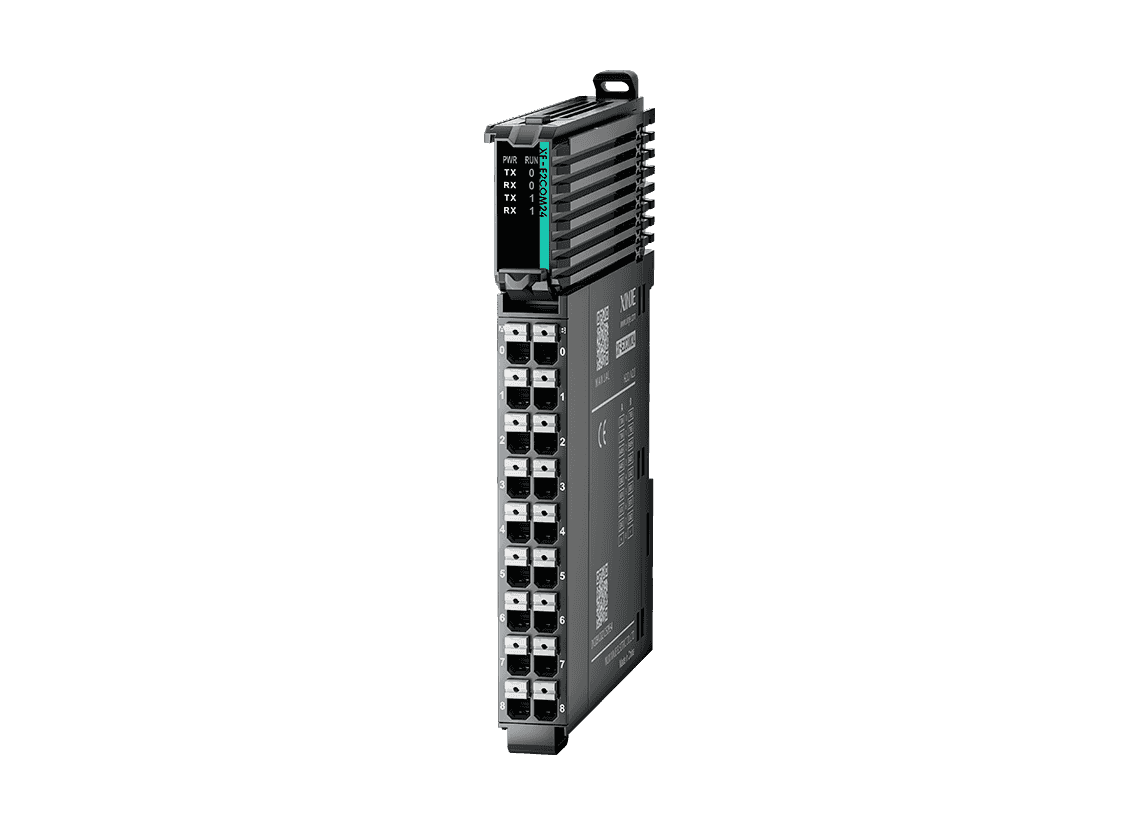

| 规格参数 | XF-E2COM24 |
|---|---|
| 产品图 |  |
| 基本规格 | |
| 通讯类型 | 串口通讯：RS485/RS232 |
| 通道数 | 2 |
| 扩展方式 | 本体扩展、EtherCAT协议、PROFINET协议、Modbus TCP协议、EtherNet/IP协议 |
| 扩展类型 | 右扩展、远程IO |
| 产品尺寸(mm) | 14*111.4*87.8 |
| 认证 | CE |
LL系列远程IO模块

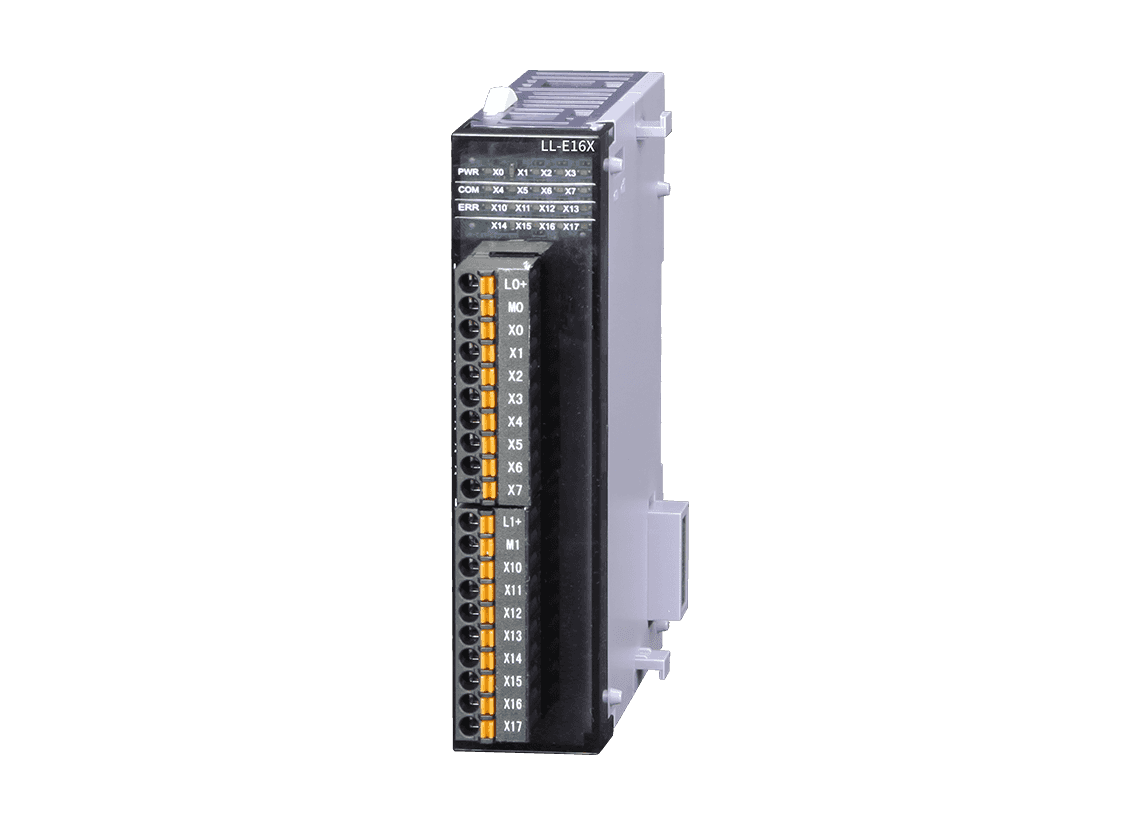

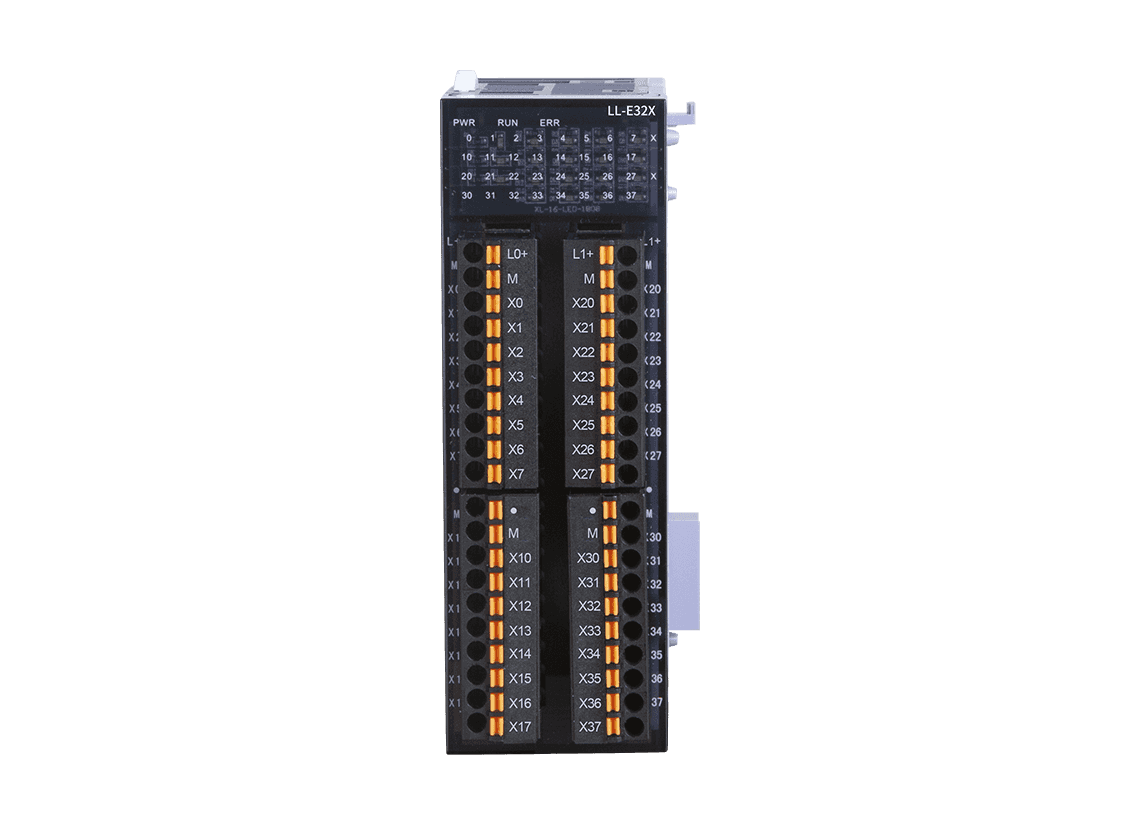

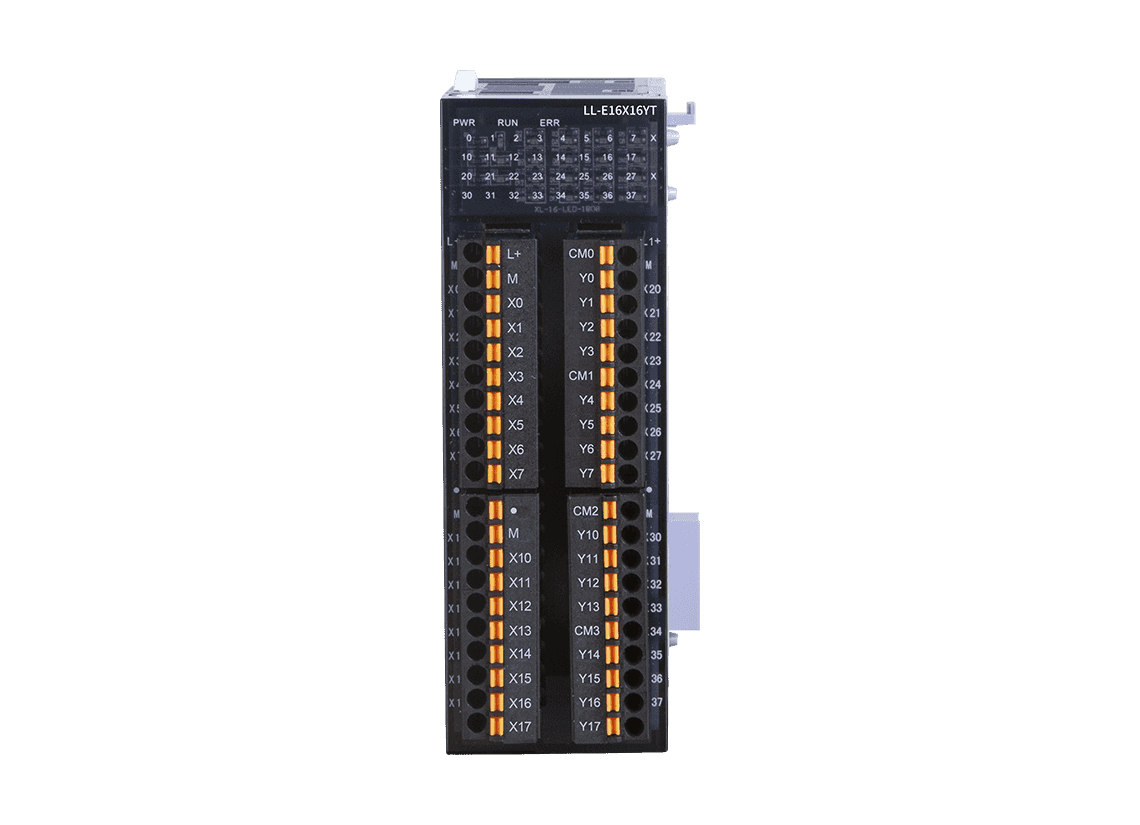

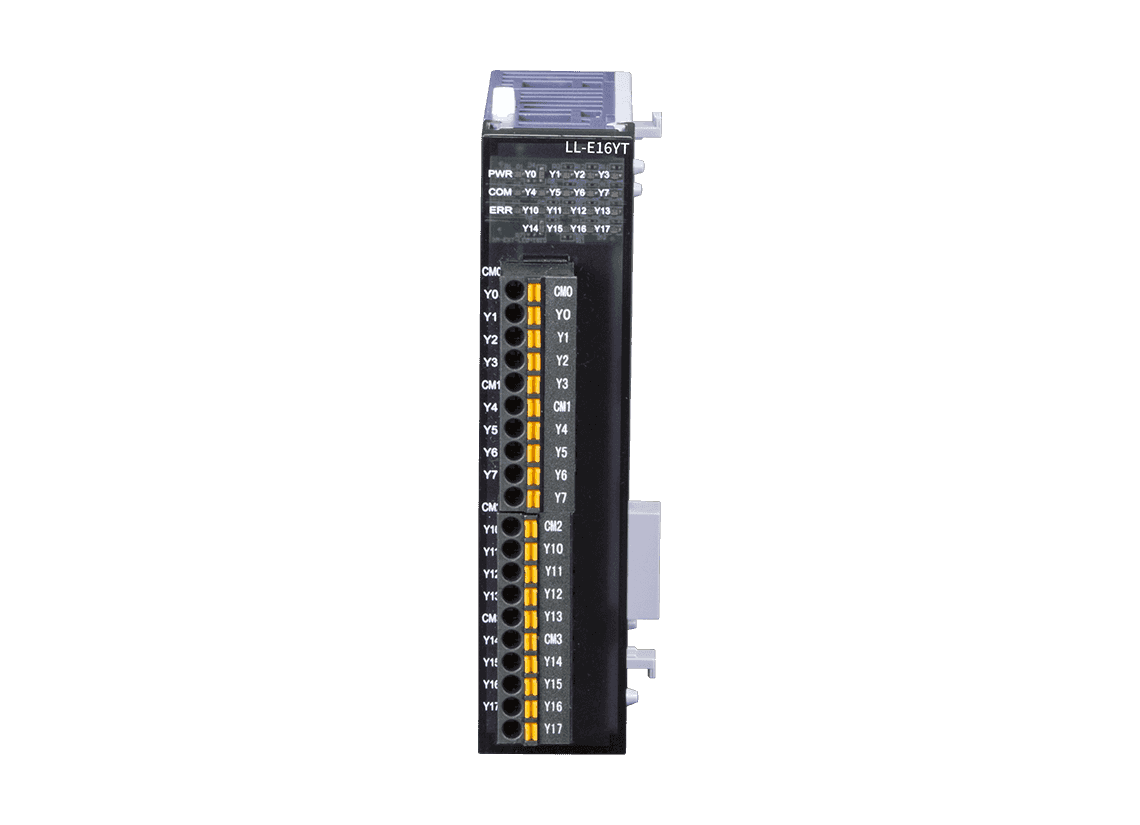

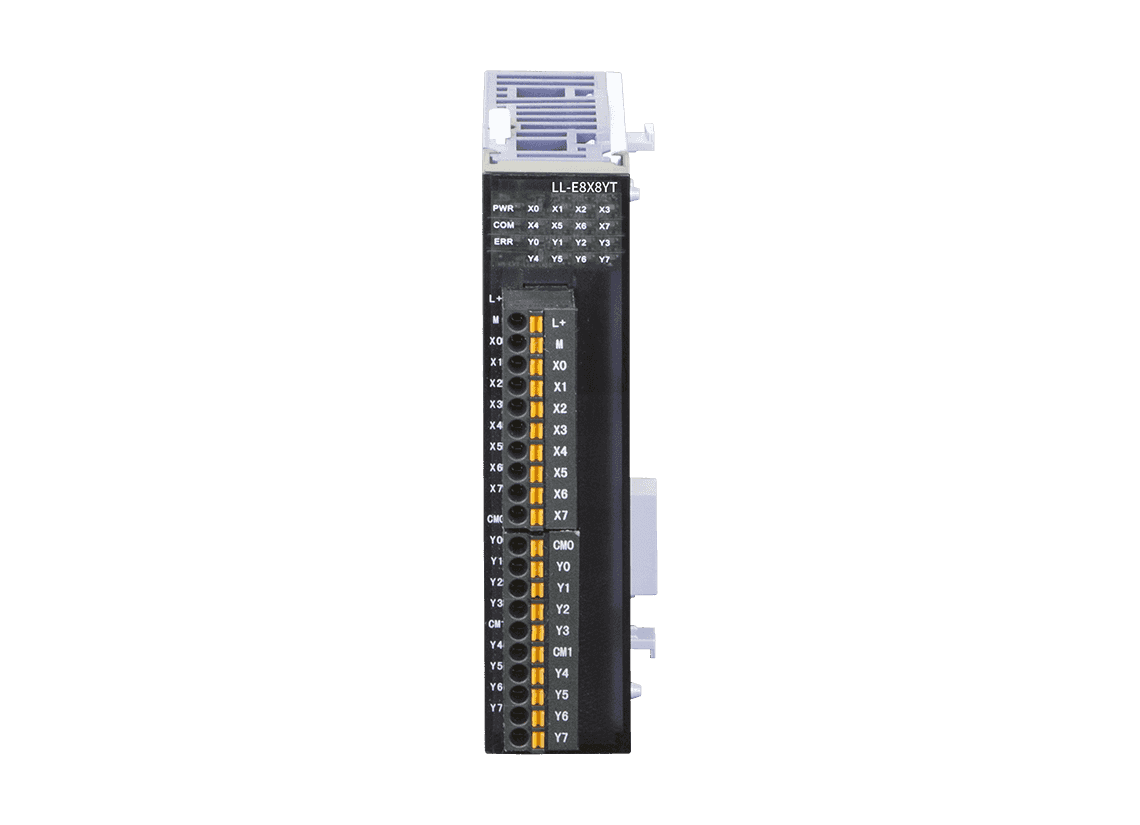

| 规格参数 | LL-E32YT | LL-E32X | LL-E16X16YT | LL-E16YR | LL-E16YT | LL-E16X | LL-E8X8YT |
|---|---|---|---|---|---|---|---|
| 产品图 |  |  |  |  |  |  |  |
| 基本规格 | |||||||
| DI输入点数 | - | 32.0 | 16.0 | - | - | 16.0 | 8.0 |
| DI输入类型 | - | NPN | NPN | - | - | NPN | NPN |
| DO输出点数 | 32.0 | - | 16.0 | 16.0 | 16.0 | - | 8.0 |
| DO输出类型 | 晶体管 | - | 晶体管 | 继电器 | 晶体管 | - | 晶体管 |
| 通讯类型 | - | - | - | - | - | - | 串口通讯：RS485 |
| 端子类型 | 欧式端子 | 欧式端子 | 欧式端子 | 欧式端子 | 欧式端子 | 欧式端子 | 欧式端子 |
| 供电电源 | DC24V±10% | DC24V±10% | DC24V±10% | DC24V±10% | DC24V±10% | DC24V±10% | DC24V±10% |
| 扩展方式 | EtherCAT协议 | EtherCAT协议 | EtherCAT协议 | EtherCAT协议 | EtherCAT协议 | EtherCAT协议 | EtherCAT协议 |
| 扩展类型 | 远程IO | 远程IO | 远程IO | 远程IO | 远程IO | 远程IO | 远程IO |
| 产品尺寸(mm) | 36*111.5*85 | 36*111.5*85 | 36*111.5*85 | 30.1*111.5*87.7 | 30.1*111.5*87.7 | 30.1*111.5*87.7 | 30.1*111.5*87.7 |
| 认证 | CE | CE | CE | CE | CE | CE | CE |
LF系列高性能通信耦合器

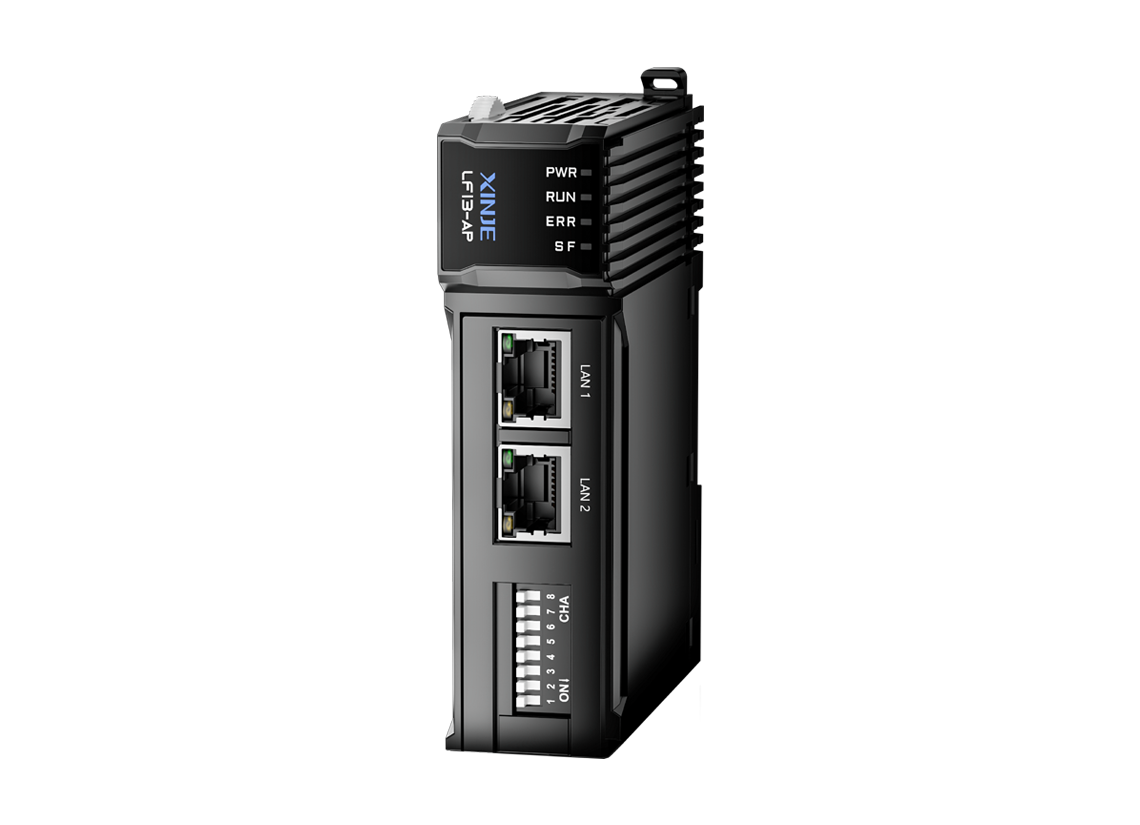

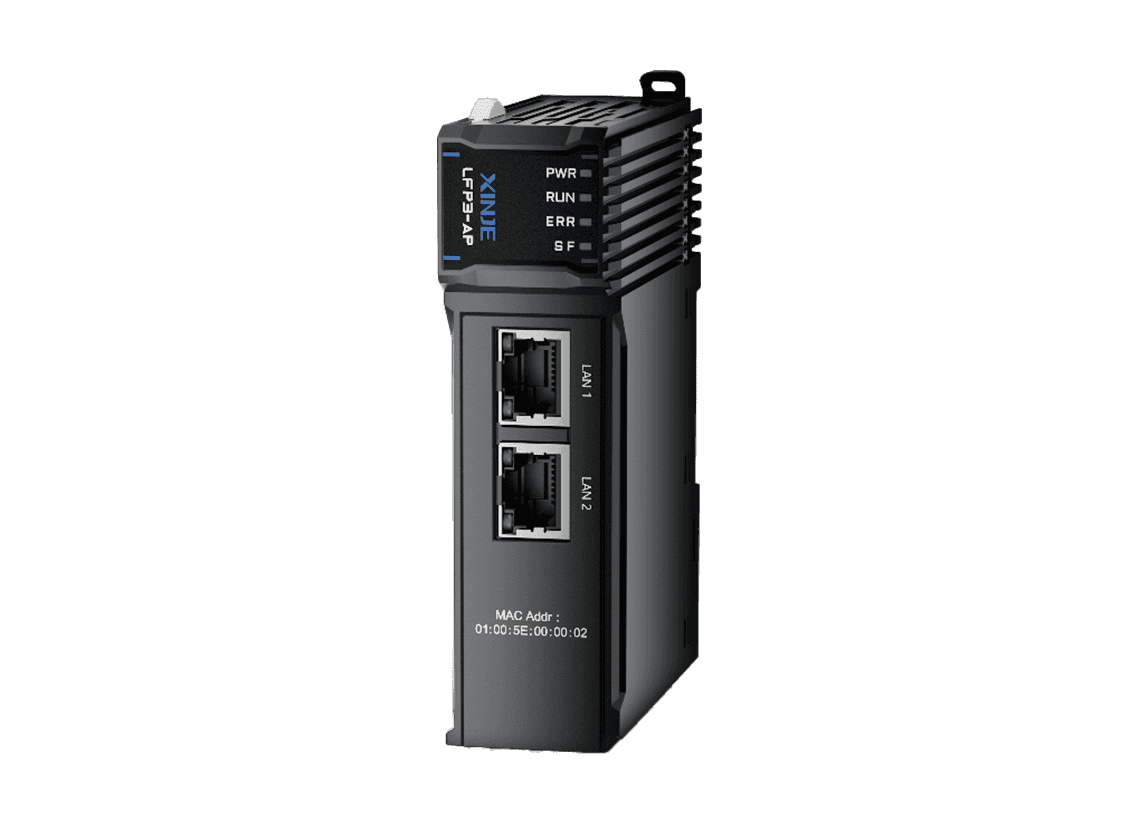

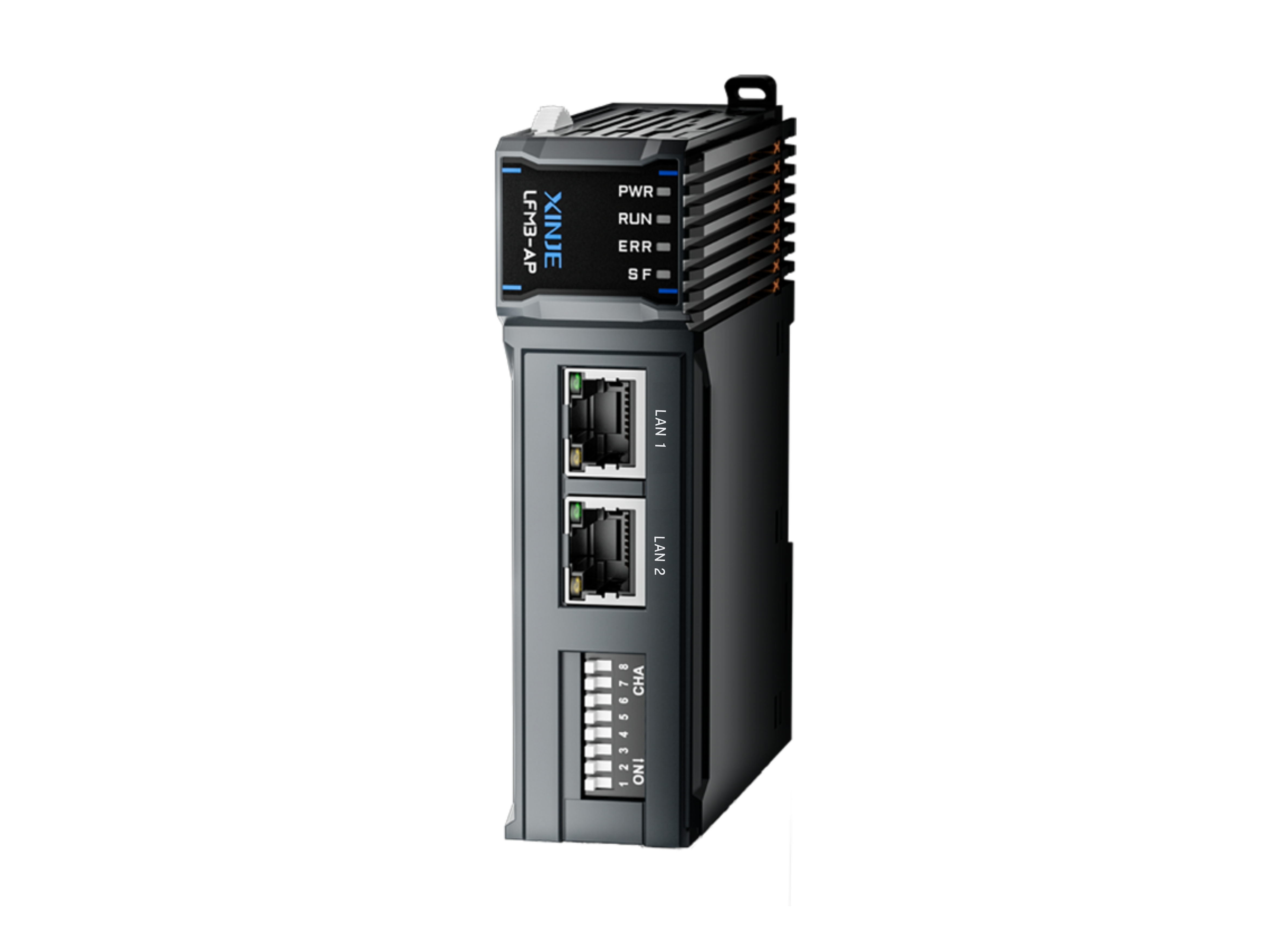

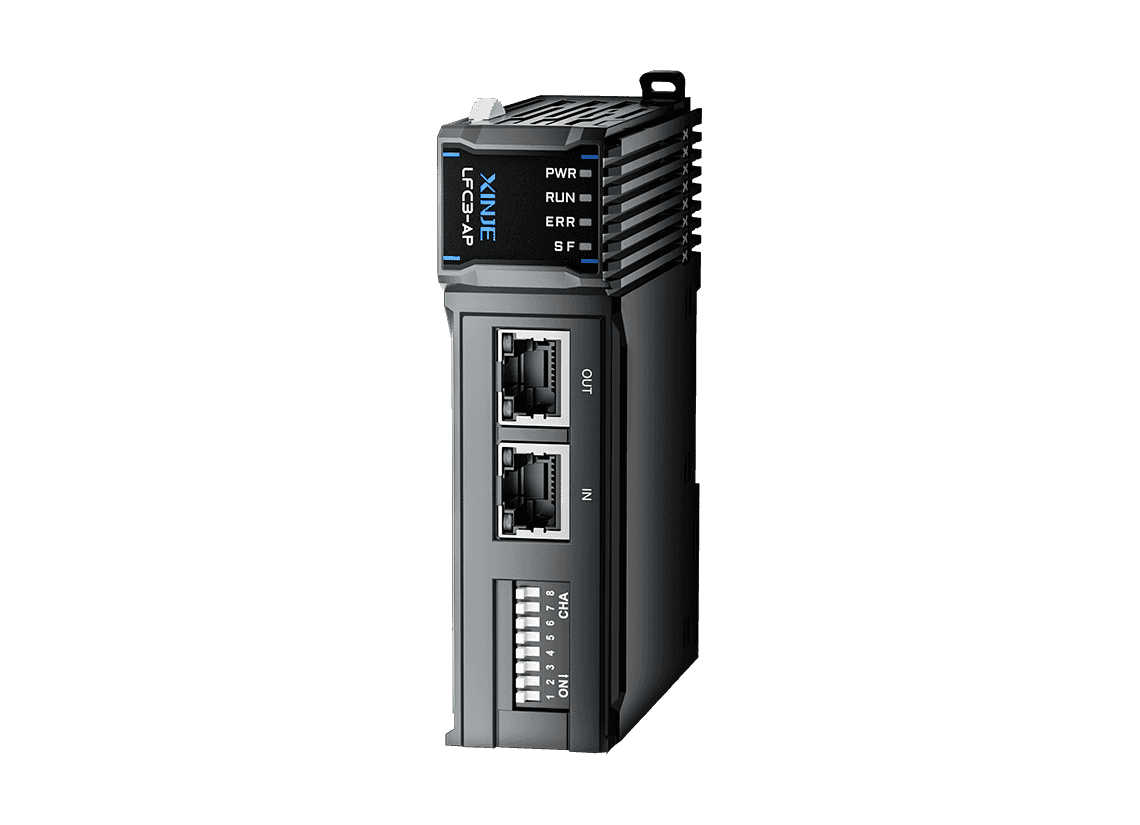

| 规格参数 | LFI3-AP | LFM3-AP | LFP3-AP | LFC3-AP |
|---|---|---|---|---|
| 产品图 |  |  |  |  |
| 基本规格 | ||||
| 适配模块 | XF系列模块 | XF系列模块 | XF系列模块 | XF系列模块 |
| 总线类型 | EtherNet/IP | Modbus TCP | Profinet | EtherCAT |
| 单台AP过程数据 | 输入最大1448字节、输出最大1448字节 | - | 输入最大1024字节、输出最大1024字节 | 输入最大1024字节、输出最大1024字节 |
| 通讯接口 | 2个RJ45口 | 2个RJ45口 | 2个RJ45口 | 2个RJ45口 |
| 连接速率 | 10/100Mbps自适应，全双工 | 10/100Mbps自适应，全双工 | 10/100Mbps自适应，全双工 | 100Mbps全双工 |
| 拓扑结构 | 支持线型、星型、树型等 | 支持线型、星型、树型等 | 支持线型、星型、树型等 | 线型或星型（外接分支器） |
| 同步周期 | - | - | RT模式、IRT模式（≤1ms） | 支持250us、500us、1000us、2000us、4000us |
| 传输距离 | - | 两节点之间≤100m | 两节点之间≤100m | 两节点之间≤100m |
| 传输介质 | 超五类及以上 | 超五类及以上 | 超五类及以上 | 超五类及以上 |
| 扩展模块数量 | 32 | 32 | 32.0 | 32.0 |
| 固件升级 | 支持 | 支持 | 支持 | 支持 |
| 地址设置 | 由拨码开关配置（1-255）或主站分配 | 由拨码开关配置（1-255）或主站分配 | - | 由拨码开关配置（1-255）或主站分配 |
| 物理层 | 100BASE-TX | 100BASE-TX | 100BASE-TX | 100BASE-TX |
| 供电电源 | DC24V±10% | DC24V±10% | DC21.6-26.4V | DC21.6-26.4V |
| 输入电流 | 120mA DC24V | 120mA DC24V | 120mADC24V | 120mADC24V |
| 允许瞬间断电时间 | 10ms DC24V | 10ms DC24V | 10msDC24V | 10msDC24V |
| 冲击电流 | 10A DC26.4V | 10A DC26.4V | 10ADC26.4V | 10ADC26.4V |
| 电源保护 | 防反接保护、过流保护、浪涌吸收 | 防反接保护、过流保护、浪涌吸收 | 防反接保护、过流保护、浪涌吸收 | 防反接保护、过流保护、浪涌吸收 |
| 产品尺寸(mm) | 30*112.9*80 | 30*112.9*80 | 30*112.9*80 | 30*112.9*80 |
| 认证 | CE | CE | CE | CE |
LC5E系列EtherCAT从站控制器

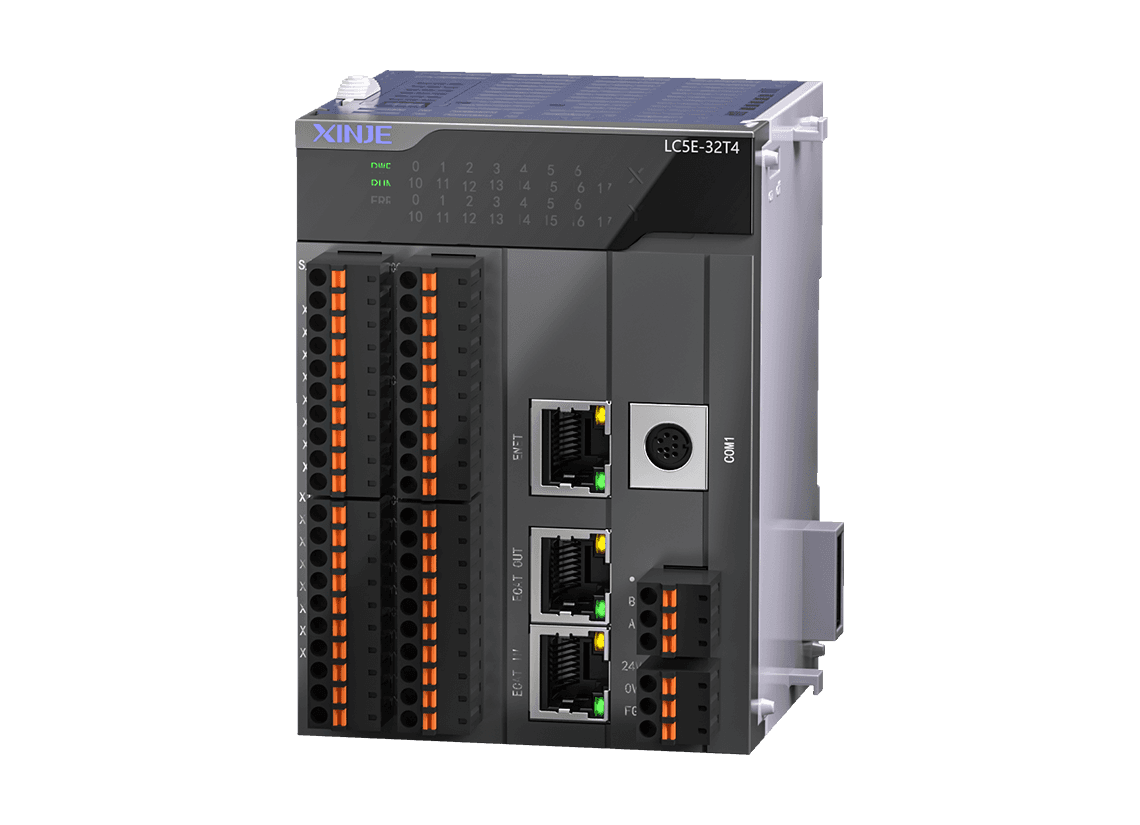

| 规格参数 | LC5E-32T4 |
|---|---|
| 产品图 |  |
| 基本规格 | |
| DI输入点数 | 16.0 |
| DI输入类型 | NPN |
| DO输出点数 | 16.0 |
| DO输出类型 | 晶体管 |
| 普通脉冲路数 | 4路 |
| 单相/AB路数 | 4.0 |
| 输入模式 | OC |
| 程序容量 | 1MB |
| 实时时钟 | 支持 |
| 基本指令处理速度 | 0.03us |
| 右扩展模块 | 16.0 |
| 左扩展ED模块 | 1.0 |
| 软件平台 | XDPPro |
| 编程语言 | LD、C语言 |
| 在线下载 | √ |
| 通讯口 | 1路RS232、1路RS485、2路EtherCAT、1路Ethernet |
| 通讯协议 | ModbusRTU/ASCII、自由格式、TCP/IP、MODBUS-TCP、EtherCAT |
| 供电电源 | DC24V |
| 产品尺寸(mm) | 83.6*111.5*84.2 |
| 认证 | CE |
